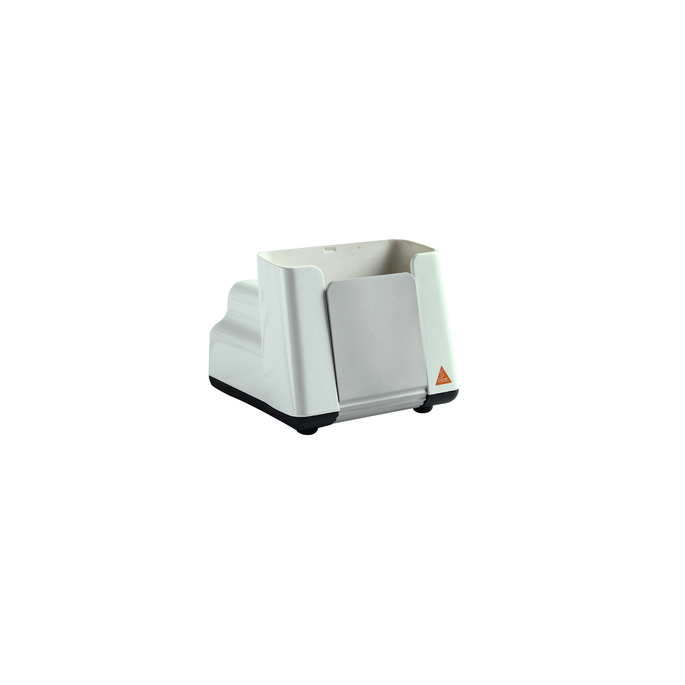

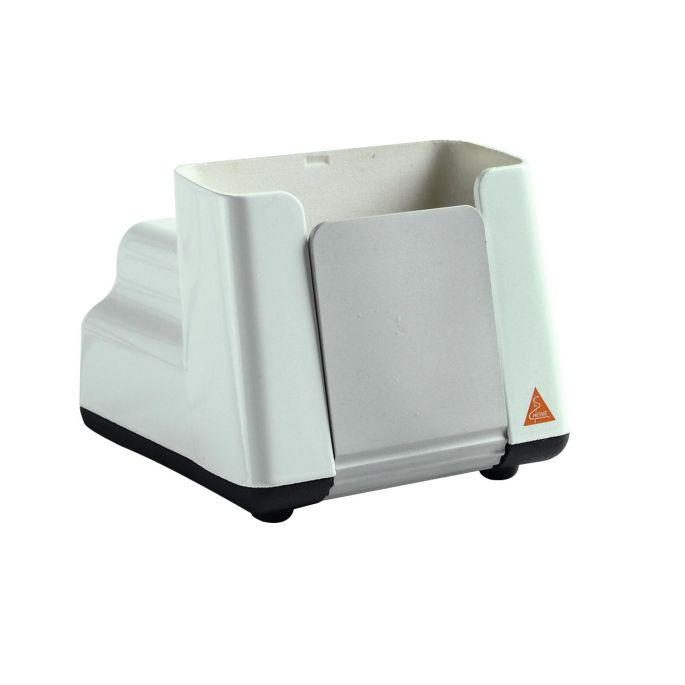

HEINE EN 50 wand-/tafeltransformator basisunit 6 V (zonder rheostaat-module en zonder mPack)

De HEINE EN 50 wand-/tafeltransformator (REF X-095.17.300) is de basisunit van het modulaire EN 50-voedingssysteem. De unit levert een gestabiliseerde 6 V voedingsspanning voor HEINE 6 V-instrumenten en accupakketten en is geschikt voor montage aan de wand of voor plaatsing op een werkblad. Deze configuratie wordt geleverd zonder rheostaat-bedieningsmodule en zonder mPack-laadbasis, en is bedoeld als startpunt voor een EN 50-installatie die later kan worden uitgebreid.

Het HEINE EN 50-systeem is een modulaire 6 V voedings- en laadoplossing voor HEINE-instrumenten met een hogere vermogensvraag, zoals de OMEGA 500 indirecte oftalmoscoop, de ML4 LED-hoofdlamp en het mPack en mPack UNPLUGGED accupakket. De basis bestaat uit een compact transformatorblok dat zowel als tafelunit op een werkblad als wandgemonteerd geplaatst kan worden. Door het modulaire ontwerp kan een EN 50-installatie eenvoudig worden uitgebreid met een rheostaat-bedieningsmodule of een mPack-laadbasis, afhankelijk van de toepassing in de spreekkamer of operatieafdeling.

De EN 50-transformator werkt op 100-240 V wisselspanning en wordt geleverd met vier verwisselbare netstekkers voor wereldwijde compatibiliteit. De Soft Start-elektronica beperkt inschakelpieken om de levensduur van aangesloten lampen te verlengen, en het intelligente laadcircuit beeindigt het laden automatisch zodra een aangesloten mPack-batterij vol is.

Soft Start-techniek

De EN 50- en EN 200-transformatoren bouwen de spanning naar de aangesloten lamp geleidelijk op. Daardoor wordt de inschakelpiek die een halogeen- of XHL-lamp belast bij elke start, beperkt en wordt de verwachte levensduur van de lichtbron verlengd. LED-instrumenten profiteren van dezelfde gestabiliseerde voedingscurve voor een constant lichtniveau gedurende het gehele onderzoek.

HEINE EN 50- en EN 200-modules worden geproduceerd in Duitsland en zijn ontworpen voor langdurig gebruik in een klinische omgeving. De behuizing is uitgevoerd in stootvast kunststof met een vlakke wandzijde voor een stabiele bevestiging. De interne elektronica is spanningstabiliserend en beschermd tegen kortsluiting; de externe kabels en aansluitingen zijn voorzien van een trekontlasting voor intensief dagelijks gebruik. Servicepartonderdelen blijven over opeenvolgende productgeneraties zoveel mogelijk uitwisselbaar.

Toepassing

De EN 50 basisunit voorziet HEINE 6 V instrumenten van een stabiele voedingsspanning. In combinatie met de losse rheostaat-bedieningsmodule (REF X-095.17.305) wordt de unit een complete EN 50-werkplek met traploze lichtregeling voor instrumenten als de OMEGA 500 indirecte oftalmoscoop en de ML4 LED-hoofdlamp. In combinatie met een mPack-laadbasis fungeert dezelfde unit als wand-/tafellader voor het draagbare HEINE mPack-accupakket.

Inhoud van de set

• 1 x HEINE EN 50 wand-/tafeltransformator basisunit 6 V
• 4 x verwisselbare netstekkers (EU, UK, US, AU)
• 1 x HEINE gebruiksaanwijzing

Niet inbegrepen

• Rheostaat-bedieningsmodule (REF X-095.17.305, los te bestellen)
• mPack-laadbasis
• 90 graden hoekadapter (REF C-000.33.509, los te bestellen)
• Verlengsnoer Cinch-Cinch

Kenmerken

• Modulaire opbouw: uit te breiden met rheostaat-module en mPack-laadbasis
• Wand- of tafelopstelling: dezelfde unit geschikt voor beide installatievormen
• Soft Start-techniek voor langere lamp-levensduur
• Wereldwijd inzetbaar: 100-240 V compatibel met vier verwisselbare netstekkers
• Compatibel met HEINE 6 V producten waaronder OMEGA 500, ML4 LED-hoofdlamp en mPack accupakketten

Technische specificaties

• Type: EN 50 wand-/tafeltransformator basisunit
• Uitgangsspanning: 6 V
• Netspanning: 100-240 V wisselspanning, 50/60 Hz
• Compatibele instrumenten: HEINE 6 V instrumenten en mPack-accupakketten
• REF: X-095.17.300

Onderhoud en reiniging

De buitenzijde van de transformator en bijbehorende kabels kan worden gereinigd met een vochtige doek en een geschikt desinfectiemiddel. De units zijn niet bestemd voor immersie of sterilisatie. Volg voor de juiste installatie-, reinigings- en onderhoudsprocedure altijd de meegeleverde gebruiksaanwijzing en de geldende elektrotechnische voorschriften voor wandmontage in de zorgomgeving.
