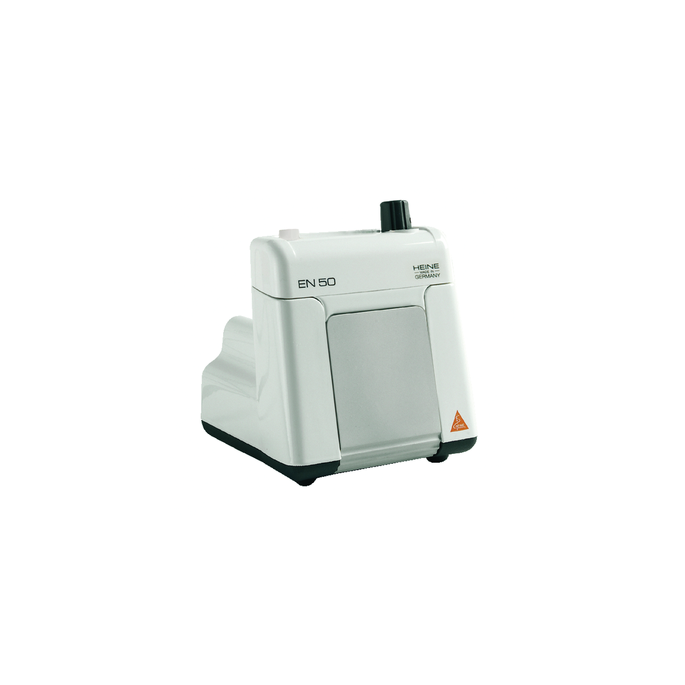

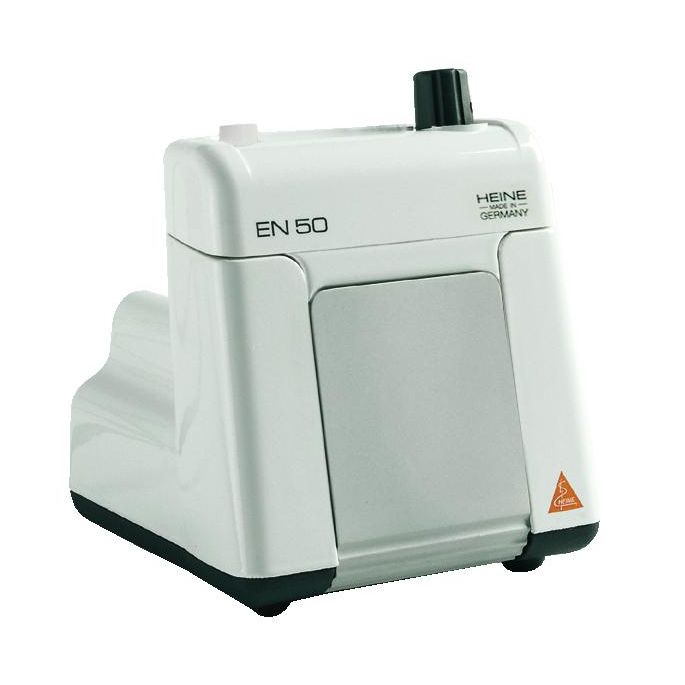

HEINE EN 50 wand-/tafeltransformator 6 V met rheostaat-bedieningsmodule, 90 graden hoekadapter, verlengsnoer 2 m en instrumenthouder

De HEINE EN 50 wand-/tafelunit met rheostaat-bedieningsmodule (REF X-095.17.301) is een complete 6 V voedings- en regeleenheid voor HEINE-instrumenten met een hogere vermogensvraag. De set combineert de modulaire EN 50-transformator met de rheostaat-module die het lichtniveau van een aangesloten instrument traploos regelt, en is direct inzetbaar voor toepassingen als indirecte oftalmoscopie en LED-hoofdlampverlichting tijdens een ingreep.

Het HEINE EN 50-systeem is een modulaire 6 V voedings- en laadoplossing voor HEINE-instrumenten met een hogere vermogensvraag, zoals de OMEGA 500 indirecte oftalmoscoop, de ML4 LED-hoofdlamp en het mPack en mPack UNPLUGGED accupakket. De basis bestaat uit een compact transformatorblok dat zowel als tafelunit op een werkblad als wandgemonteerd geplaatst kan worden. Door het modulaire ontwerp kan een EN 50-installatie eenvoudig worden uitgebreid met een rheostaat-bedieningsmodule of een mPack-laadbasis, afhankelijk van de toepassing in de spreekkamer of operatieafdeling.

De EN 50-transformator werkt op 100-240 V wisselspanning en wordt geleverd met vier verwisselbare netstekkers voor wereldwijde compatibiliteit. De Soft Start-elektronica beperkt inschakelpieken om de levensduur van aangesloten lampen te verlengen, en het intelligente laadcircuit beeindigt het laden automatisch zodra een aangesloten mPack-batterij vol is.

Werking

De rheostaat-bedieningsmodule wordt op de EN 50-transformator geplaatst en levert via de Cinch-uitgang een geregelde 6 V voedingsspanning aan een aangesloten instrumentkabel. De lichtsterkte wordt aan de bovenzijde van de module traploos ingesteld; bij het uitschakelen onthoudt de module de gekozen stand niet, zodat de gebruiker bewust een nieuwe lichtinstelling kiest bij elke onderzoeksstart. Het 90 graden hoekadapter en de verlengsnoer geven extra flexibiliteit voor wandopstellingen waar de instrumentkabel zijwaarts moet worden geleid.

Soft Start-techniek

De EN 50- en EN 200-transformatoren bouwen de spanning naar de aangesloten lamp geleidelijk op. Daardoor wordt de inschakelpiek die een halogeen- of XHL-lamp belast bij elke start, beperkt en wordt de verwachte levensduur van de lichtbron verlengd. LED-instrumenten profiteren van dezelfde gestabiliseerde voedingscurve voor een constant lichtniveau gedurende het gehele onderzoek.

HEINE EN 50- en EN 200-modules worden geproduceerd in Duitsland en zijn ontworpen voor langdurig gebruik in een klinische omgeving. De behuizing is uitgevoerd in stootvast kunststof met een vlakke wandzijde voor een stabiele bevestiging. De interne elektronica is spanningstabiliserend en beschermd tegen kortsluiting; de externe kabels en aansluitingen zijn voorzien van een trekontlasting voor intensief dagelijks gebruik. Servicepartonderdelen blijven over opeenvolgende productgeneraties zoveel mogelijk uitwisselbaar.

Inhoud van de set

• 1 x HEINE EN 50 wand-/tafeltransformator 6 V
• 1 x HEINE rheostaat-bedieningsmodule (vergelijkbaar met REF X-095.17.305)
• 1 x 90 graden hoekadapter EN 50 (REF C-000.33.509)
• 1 x verlengsnoer Cinch-Cinch, 2 m
• 1 x instrumenthouder
• 4 x verwisselbare netstekkers (EU, UK, US, AU)
• 1 x HEINE gebruiksaanwijzing

Kenmerken

• Complete EN 50-werkplek met rheostaat-module en accessoires in een doos
• Traploze lichtregeling voor indirecte oftalmoscopie en LED-hoofdlampverlichting
• 90 graden hoekadapter voor flexibele kabelgeleiding bij wandmontage
• Verlengsnoer 2 m Cinch-Cinch voor extra werkafstand
• Instrumenthouder voor opbergen van een aangesloten instrumentkop of hoofdband
• Soft Start-techniek voor langere lamp-levensduur
• 100-240 V compatibel met vier verwisselbare netstekkers

Technische specificaties

• Type: EN 50 wand-/tafelunit met rheostaat-bedieningsmodule
• Uitgangsspanning: 6 V, traploos regelbaar
• Netspanning: 100-240 V wisselspanning, 50/60 Hz
• Verlengsnoer: Cinch-Cinch, 2 m
• Compatibele instrumenten: HEINE 6 V instrumenten waaronder OMEGA 500 en ML4 LED-hoofdlamp
• REF: X-095.17.301

Onderhoud en reiniging

De buitenzijde van de transformator en bijbehorende kabels kan worden gereinigd met een vochtige doek en een geschikt desinfectiemiddel. De units zijn niet bestemd voor immersie of sterilisatie. Volg voor de juiste installatie-, reinigings- en onderhoudsprocedure altijd de meegeleverde gebruiksaanwijzing en de geldende elektrotechnische voorschriften voor wandmontage in de zorgomgeving.
