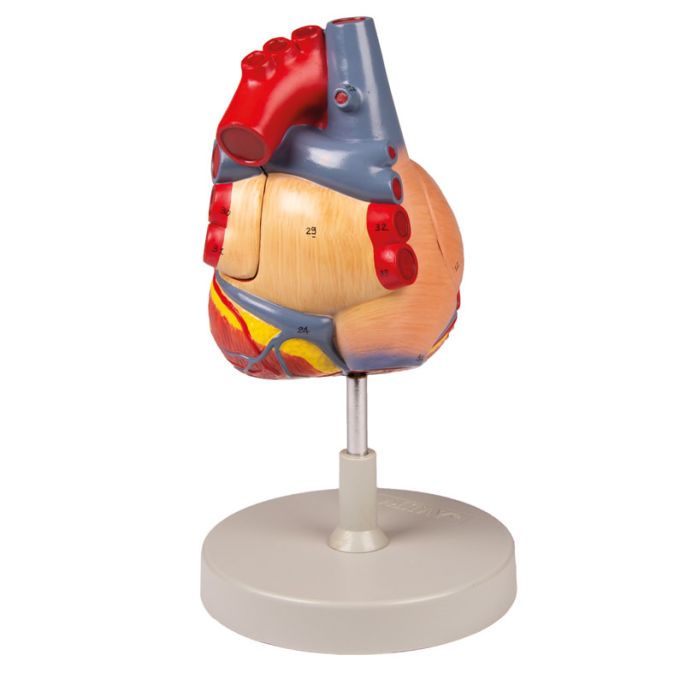

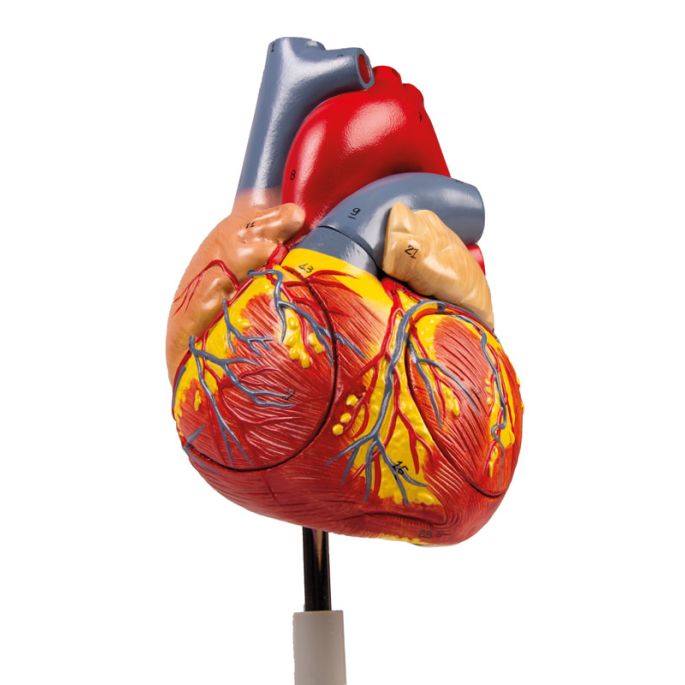

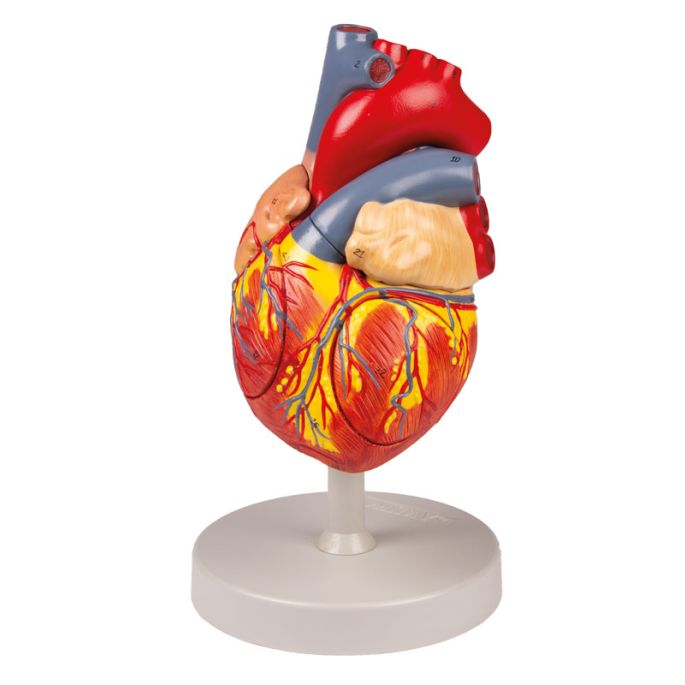

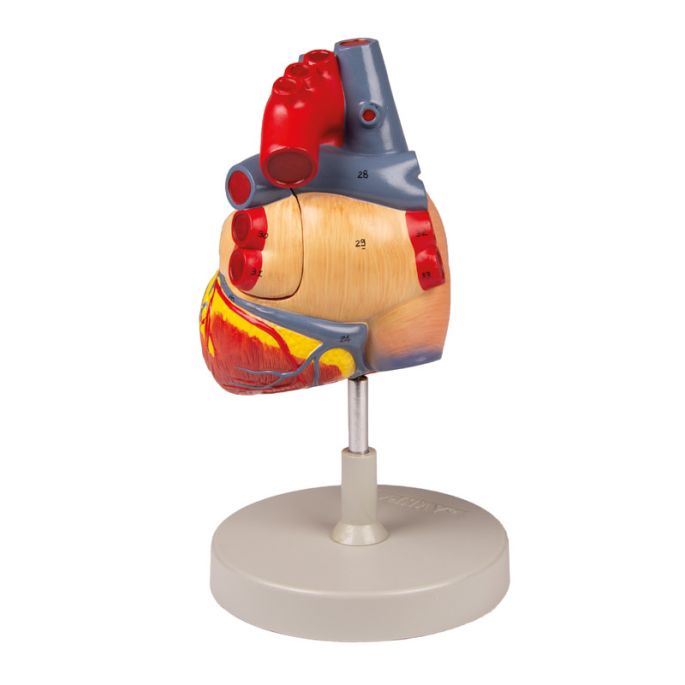

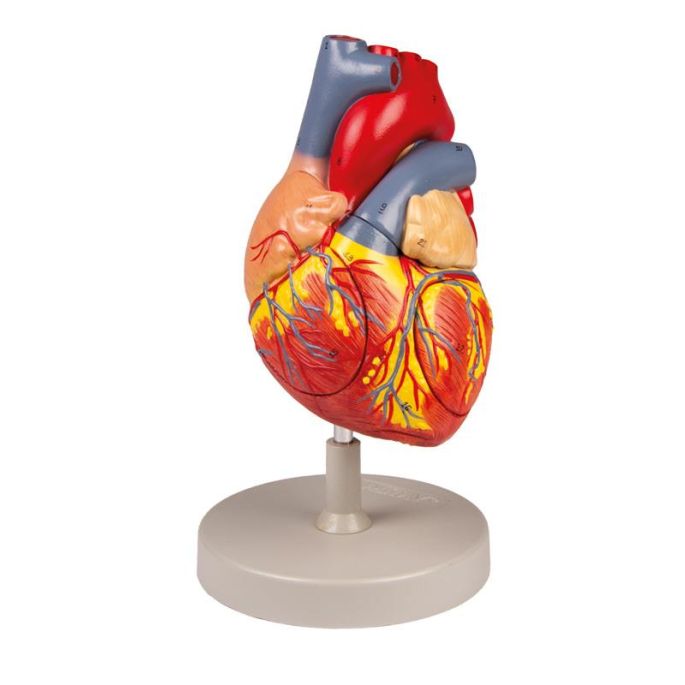

Erler Zimmer hartmodel, 2 x levensgroot, 4-delig
Op dubbele grootte worden structuren zichtbaar die op een levensgroot hart klein blijven, zoals de papillairspieren, de hartkleppen en de vertakkingen van de kransslagaders. Dit model van Erler Zimmer toont alle belangrijke structuren van het menselijk hart en is in vier delen uit elkaar te nemen. Het is gemaakt van onbreekbaar kunststof en staat afneembaar op een voet, zodat het ook los in de hand te bekijken is.
Vier delen: boezems, kamers en kleppen

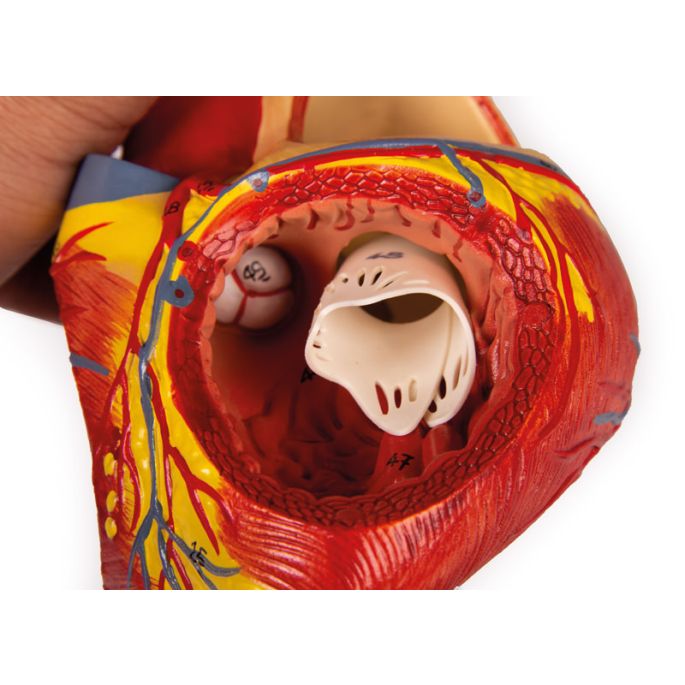

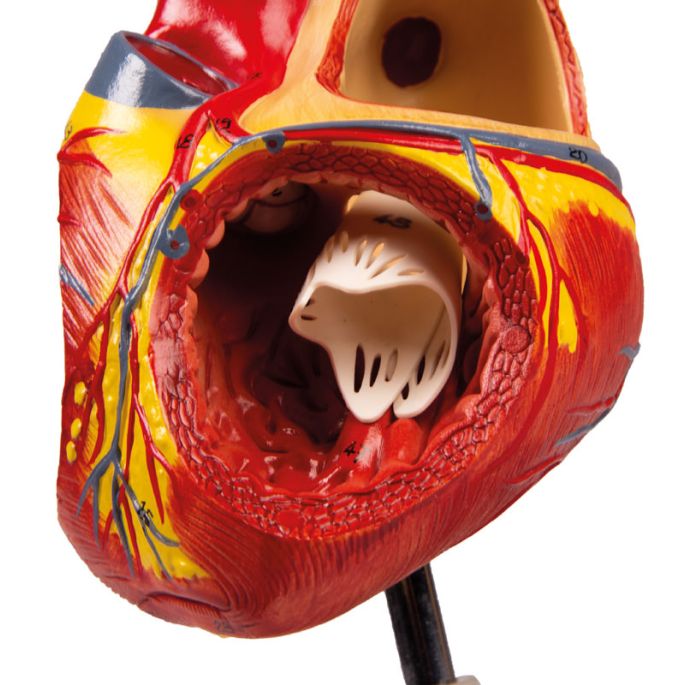

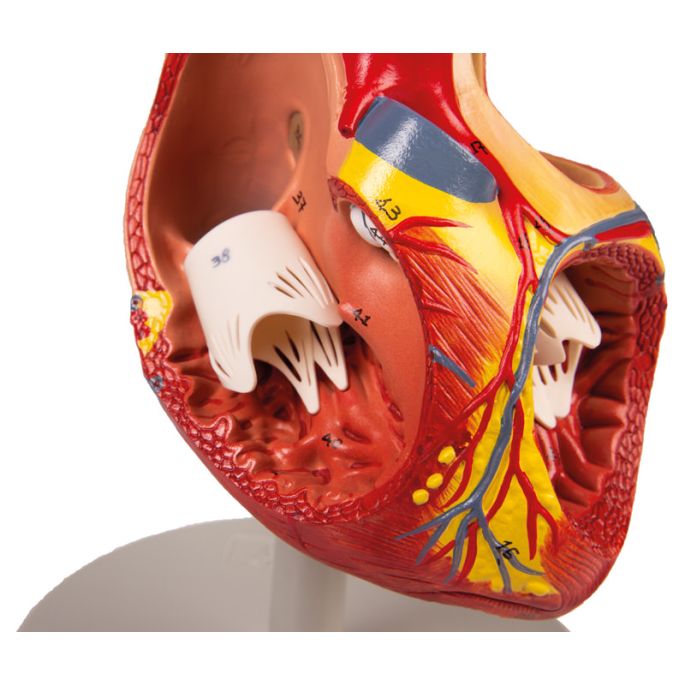

Het linkerhartoor is samen met de longslagader af te nemen; daaronder ligt de linkerboezem. Ook de linkerkamer is te openen. De rechterkamer en de rechterboezem gaan open via een klep die bestaat uit het rechterhartoor en een deel van de hartspier. Zo zijn de boezems, de kamers en de vier hartkleppen van binnen te bekijken. In de doorsneden is de opbouw van de hartspier goed te volgen, en daarmee het verschil in wanddikte tussen de linker- en de rechterkamer.
Genummerde structuren volgens de handleiding
Hartspier, vetweefsel, slagaders en aders zijn met de hand beschilderd. In de handleiding van Erler Zimmer zijn 49 structuren genummerd, met benamingen in het Latijn, Engels en Duits. Daaronder vallen onder meer:
- bovenste en onderste holle ader, aortaboog met truncus brachiocephalicus, linker halsslagader en linker ondersleutelbeenslagader
- truncus pulmonalis met linker en rechter longslagader en de vier longaders
- rechter en linker kransslagader met de ramus interventricularis anterior en de ramus circumflexus
- grote en middelste hartader en de sinus coronarius met zijn uitmonding
- fossa ovalis, musculi pectinati, papillairspieren en trabeculae carneae
- tricuspidalisklep, pulmonalisklep, mitralisklep en aortaklep
Leerkaart, maat en gebruik in het onderwijs
De structuren zijn ook beschreven op een leerkaart in het Duits en Engels. Het model meet 15 x 13 x 24 cm en weegt 0,7 kg. Het formaat leent zich voor anatomielessen in opleidingen geneeskunde, verpleegkunde en paramedische beroepen, en voor uitleg over hartklachten of een ingreep aan de hartkleppen in de spreekkamer. Erler Zimmer levert het als medisch opleidingsmateriaal; het is geen speelgoed en volgens de fabrikant niet geschikt voor personen onder 14 jaar.
Verwante hartmodellen
Hetzelfde hart in dubbele grootte met drie bypasses is het hartmodel met bypass, 2 x levensgroot. Levensgroot zijn het hartmodel, levensgroot, 2-delig en het hartmodel met geleidingssysteem. Voor groepsonderwijs is er het reuzehartmodel op drie keer de natuurlijke grootte.
