Erler Zimmer hartmodel met bypass, 2 x levensgroot, 4-delig

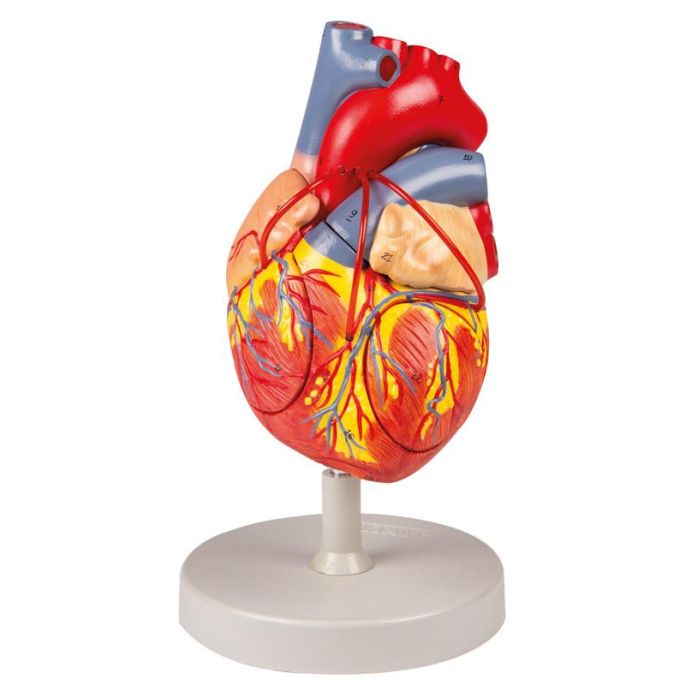

Dit model van Erler Zimmer combineert een gedetailleerd hart op twee keer de natuurlijke grootte met drie bypasses. Daardoor zijn zowel de normale anatomie van boezems, kamers en kleppen als de chirurgische behandeling van coronaire vernauwingen aan één model uit te leggen. Het is gemaakt van onbreekbaar kunststof en staat afneembaar op een voet.
Bypasses naar drie kransslagadertakken

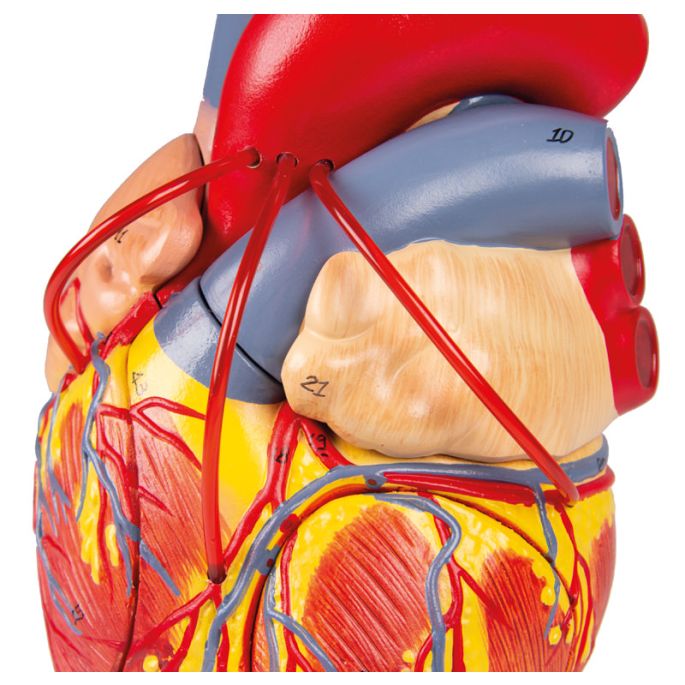

Het model toont een bypass naar de rechter kransslagader (arteria coronaria dextra) en bypasses naar twee takken van de linker kransslagader: de ramus interventricularis anterior en de ramus circumflexus. Deze drie vaten verzorgen samen het grootste deel van de hartspier. Aan het model is te laten zien welk deel van het hart elk vat van bloed voorziet en waar een omleiding wordt aangelegd wanneer een kransslagader vernauwd is.
Vier delen: boezems, kamers en kleppen
Het linkerhartoor is samen met de longslagader af te nemen; daaronder ligt de linkerboezem. De linkerkamer is te openen, en de rechterkamer en de rechterboezem gaan open via een klep van het rechterhartoor en een deel van de hartspier. Zo worden de vier hartkleppen en de binnenruimten zichtbaar. In de doorsneden zijn de hartspier en de kransvaten goed te zien.
Beschildering, leerkaart en maat
Hartspier, vetweefsel, slagaders en aders zijn met de hand beschilderd. De structuren staan beschreven op een leerkaart in het Duits en Engels. Het model meet 11 x 11 x 18 cm en weegt 1,2 kg. Het ondersteunt lessen over coronaire hartziekte in opleidingen geneeskunde, verpleegkunde en operatieassistentie, en uitleg over een bypassoperatie aan patiënten en naasten. Erler Zimmer levert het als medisch opleidingsmateriaal; het is geen speelgoed en volgens de fabrikant niet geschikt voor personen onder 14 jaar.
Verwante modellen
Zonder bypasses is dit hart leverbaar als hartmodel, 2 x levensgroot, 4-delig. Een compacte versie met bypasses is het levensgrote hartmodel met bypass. Het ontstaan van de vernauwing is te bespreken met het slagadermodel met vier doorsneden van plaquevorming.
