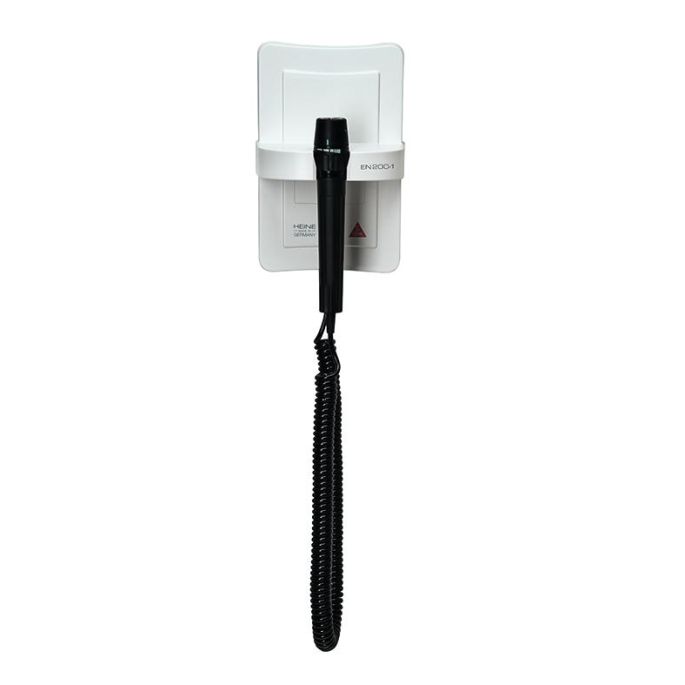

HEINE EN 200-1 wandtransformator single unit 3,5 V met een instrumenthandvat, lange USB-kabel en E4-USB plug-in voeding

De HEINE EN 200-1 wandtransformator single unit (REF X-095.12.252) is een zelfstandige module van het EN 200-wandsysteem die geschikt is voor opbouw als losse wandwerkplek. De module bevat een instrumenthandvat met spiraalkabel en wordt geleverd met een lange USB-kabel en een E4-USB plug-in voeding, waardoor de unit zonder bestaande EN 200 basisunit kan worden geinstalleerd in een spreekkamer of onderzoekskamer.

Het HEINE EN 200-systeem is een modulair 3,5 V wand-diagnostiekcentrum voor de combinatie van otoscoop, oftalmoscoop en aanvullende HEINE 3,5 V instrumentkoppen in een vaste spreekkameropstelling. De wandtransformator levert continue stroom aan een of twee instrumenthandvatten, schakelt het handvat automatisch aan en uit bij het uitnemen of terugplaatsen, en behoudt per handvat de eerder ingestelde lichtsterkte. Hierdoor kan de gebruiker direct met dezelfde belichtingscondities verder werken bij de volgende patient.

De EN 200-modules zijn voorzien van Soft Start-techniek voor een geleidelijke opbouw van de lampspanning en een spiraalkabel met circa 3 meter werkafstand. Door de modulaire opzet kan een bestaand EN 200-systeem worden uitgebreid met een tweede unit (EN 200-1) of met een EN 200 BP digitale wandbloeddrukmeter, zodat een complete diagnostische werkplek aan de wand kan worden opgebouwd zonder losse kabels op het werkblad.

Verschil met de extension unit

De single unit X-095.12.252 onderscheidt zich van de extension unit X-095.12.251 doordat de single unit een eigen voeding heeft (E4-USB plug-in met lange USB-kabel) en daarmee zelfstandig kan functioneren. De extension unit X-095.12.251 heeft alleen een korte USB-kabel en is bedoeld voor aansluiting op een bestaande EN 200 basisunit. Beide modules bevatten een instrumenthandvat zonder instrumentkop.

Soft Start-techniek

De EN 50- en EN 200-transformatoren bouwen de spanning naar de aangesloten lamp geleidelijk op. Daardoor wordt de inschakelpiek die een halogeen- of XHL-lamp belast bij elke start, beperkt en wordt de verwachte levensduur van de lichtbron verlengd. LED-instrumenten profiteren van dezelfde gestabiliseerde voedingscurve voor een constant lichtniveau gedurende het gehele onderzoek.

HEINE EN 50- en EN 200-modules worden geproduceerd in Duitsland en zijn ontworpen voor langdurig gebruik in een klinische omgeving. De behuizing is uitgevoerd in stootvast kunststof met een vlakke wandzijde voor een stabiele bevestiging. De interne elektronica is spanningstabiliserend en beschermd tegen kortsluiting; de externe kabels en aansluitingen zijn voorzien van een trekontlasting voor intensief dagelijks gebruik. Servicepartonderdelen blijven over opeenvolgende productgeneraties zoveel mogelijk uitwisselbaar.

Inhoud van de set

• 1 x HEINE EN 200-1 wandtransformator single unit 3,5 V
• 1 x HEINE 3,5 V instrumenthandvat met spiraalkabel
• 1 x lange USB-kabel
• 1 x HEINE E4-USB plug-in voeding
• 1 x HEINE gebruiksaanwijzing

Niet inbegrepen

• HEINE BETA-instrumentkoppen (otoscoop, oftalmoscoop, etc.)

Kenmerken

• Zelfstandige wandmodule met eigen voeding
• Lange USB-kabel voor flexibele plaatsing van de plug-in voeding
• E4-USB plug-in voeding inbegrepen
• Eigen instrumenthandvat met spiraalkabel
• Automatisch aan/uit bij uitnemen en terugplaatsen
• Behoud van lichtinstelling per handvat
• Modulair uit te breiden met aanvullende EN 200-modules

Technische specificaties

• Type: EN 200-1 wandtransformator single unit
• Uitgangsspanning: 3,5 V
• Aantal handvatten: 1
• Voeding: HEINE E4-USB plug-in voeding met lange USB-kabel
• Kabel handvat: spiraalkabel, circa 3 m werkafstand
• Compatibele instrumentkoppen: alle HEINE 3,5 V instrumentkoppen met BETA fitting
• REF: X-095.12.252

Onderhoud en reiniging

De buitenzijde van de transformator en bijbehorende kabels kan worden gereinigd met een vochtige doek en een geschikt desinfectiemiddel. De units zijn niet bestemd voor immersie of sterilisatie. Volg voor de juiste installatie-, reinigings- en onderhoudsprocedure altijd de meegeleverde gebruiksaanwijzing en de geldende elektrotechnische voorschriften voor wandmontage in de zorgomgeving.
