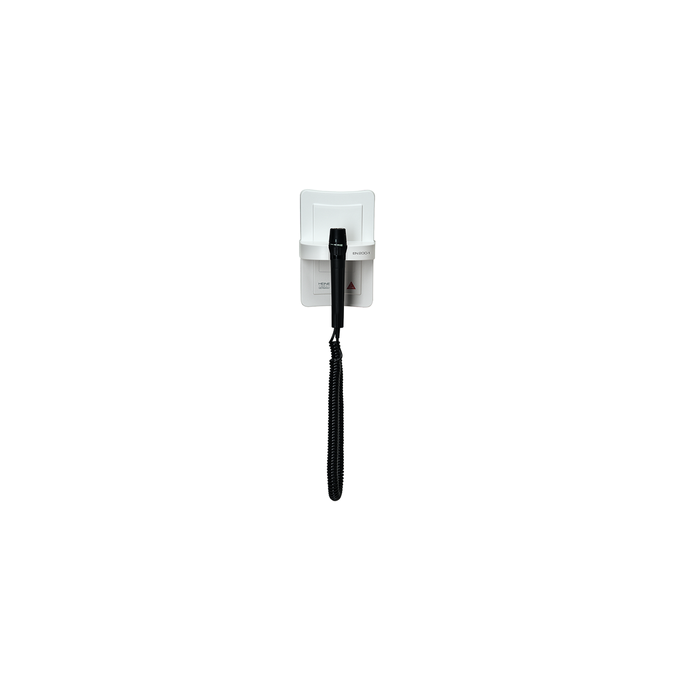

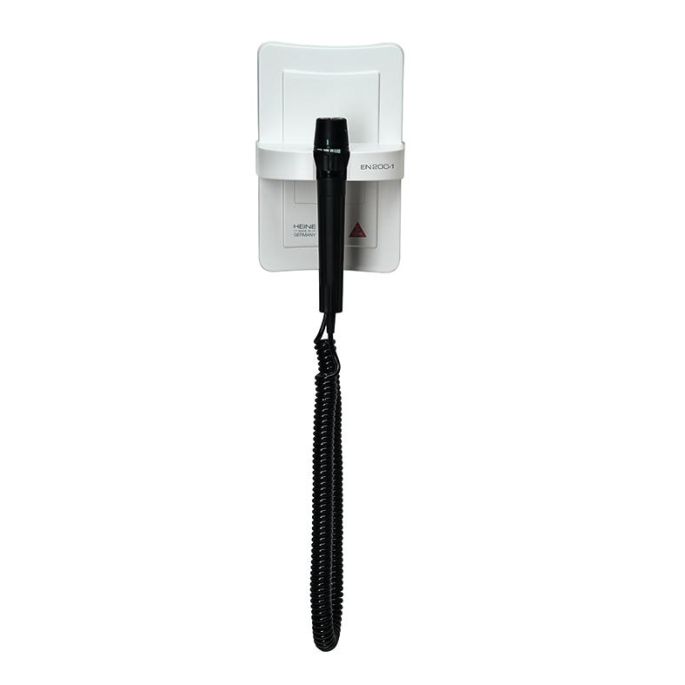

HEINE EN 200-1 wandtransformator extension unit 3,5 V met een instrumenthandvat (korte USB-kabel) voor uitbreiding van een bestaande EN 200-installatie

De HEINE EN 200-1 wandtransformator extension unit (REF X-095.12.251) is een uitbreidingsmodule voor een bestaande HEINE EN 200-installatie. De extension module wordt naast de bestaande EN 200 wandunit gemonteerd en wordt via een korte USB-kabel rechtstreeks op de basisunit aangesloten, zodat geen tweede netvoeding nodig is. De module bevat een eigen instrumenthandvat met spiraalkabel en biedt daarmee een extra vaste werkpositie aan de wand.

Het HEINE EN 200-systeem is een modulair 3,5 V wand-diagnostiekcentrum voor de combinatie van otoscoop, oftalmoscoop en aanvullende HEINE 3,5 V instrumentkoppen in een vaste spreekkameropstelling. De wandtransformator levert continue stroom aan een of twee instrumenthandvatten, schakelt het handvat automatisch aan en uit bij het uitnemen of terugplaatsen, en behoudt per handvat de eerder ingestelde lichtsterkte. Hierdoor kan de gebruiker direct met dezelfde belichtingscondities verder werken bij de volgende patient.

De EN 200-modules zijn voorzien van Soft Start-techniek voor een geleidelijke opbouw van de lampspanning en een spiraalkabel met circa 3 meter werkafstand. Door de modulaire opzet kan een bestaand EN 200-systeem worden uitgebreid met een tweede unit (EN 200-1) of met een EN 200 BP digitale wandbloeddrukmeter, zodat een complete diagnostische werkplek aan de wand kan worden opgebouwd zonder losse kabels op het werkblad.

Verschil met de single unit

De extension unit X-095.12.251 wordt onderscheiden van de single unit X-095.12.252. De extension is bedoeld voor aanvulling op een bestaande EN 200 en wordt via een korte USB-verbinding op de basisunit aangesloten zonder eigen plug-in voeding. De single unit X-095.12.252 wordt daarentegen geleverd met een eigen E4-USB plug-in voeding en lange USB-kabel, zodat deze als zelfstandige werkplek kan worden geinstalleerd. Beide modules bevatten een instrumenthandvat zonder instrumentkop.

Soft Start-techniek

De EN 50- en EN 200-transformatoren bouwen de spanning naar de aangesloten lamp geleidelijk op. Daardoor wordt de inschakelpiek die een halogeen- of XHL-lamp belast bij elke start, beperkt en wordt de verwachte levensduur van de lichtbron verlengd. LED-instrumenten profiteren van dezelfde gestabiliseerde voedingscurve voor een constant lichtniveau gedurende het gehele onderzoek.

HEINE EN 50- en EN 200-modules worden geproduceerd in Duitsland en zijn ontworpen voor langdurig gebruik in een klinische omgeving. De behuizing is uitgevoerd in stootvast kunststof met een vlakke wandzijde voor een stabiele bevestiging. De interne elektronica is spanningstabiliserend en beschermd tegen kortsluiting; de externe kabels en aansluitingen zijn voorzien van een trekontlasting voor intensief dagelijks gebruik. Servicepartonderdelen blijven over opeenvolgende productgeneraties zoveel mogelijk uitwisselbaar.

Inhoud van de set

• 1 x HEINE EN 200-1 wandtransformator extension unit 3,5 V
• 1 x HEINE 3,5 V instrumenthandvat met spiraalkabel
• 1 x korte USB-kabel voor aansluiting op bestaande EN 200
• 1 x HEINE gebruiksaanwijzing

Niet inbegrepen

• HEINE EN 200 basisunit (vereist voor gebruik)
• HEINE BETA-instrumentkoppen
• E4-USB plug-in voeding (niet nodig: gevoed via basisunit)

Kenmerken

• Uitbreidingsmodule voor bestaande EN 200-installatie
• Korte USB-kabel voor aansluiting op EN 200 basisunit
• Geen eigen plug-in voeding nodig
• Eigen instrumenthandvat met spiraalkabel
• Automatisch aan/uit bij uitnemen en terugplaatsen
• Behoud van lichtinstelling per handvat

Technische specificaties

• Type: EN 200-1 wandtransformator extension unit
• Uitgangsspanning: 3,5 V
• Aantal handvatten: 1
• Voeding: via korte USB-kabel uit bestaande EN 200 basisunit
• Kabel: spiraalkabel, circa 3 m werkafstand
• Compatibele instrumentkoppen: alle HEINE 3,5 V instrumentkoppen met BETA fitting
• REF: X-095.12.251

Onderhoud en reiniging

De buitenzijde van de transformator en bijbehorende kabels kan worden gereinigd met een vochtige doek en een geschikt desinfectiemiddel. De units zijn niet bestemd voor immersie of sterilisatie. Volg voor de juiste installatie-, reinigings- en onderhoudsprocedure altijd de meegeleverde gebruiksaanwijzing en de geldende elektrotechnische voorschriften voor wandmontage in de zorgomgeving.
