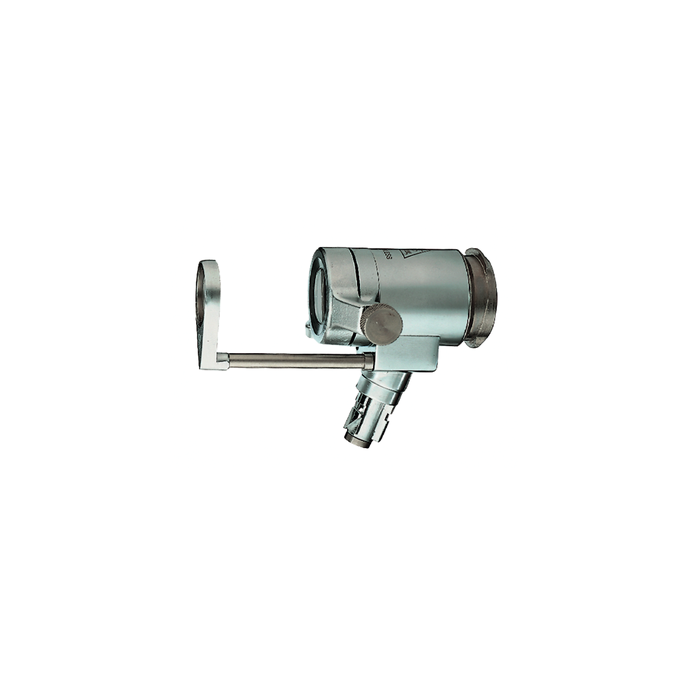

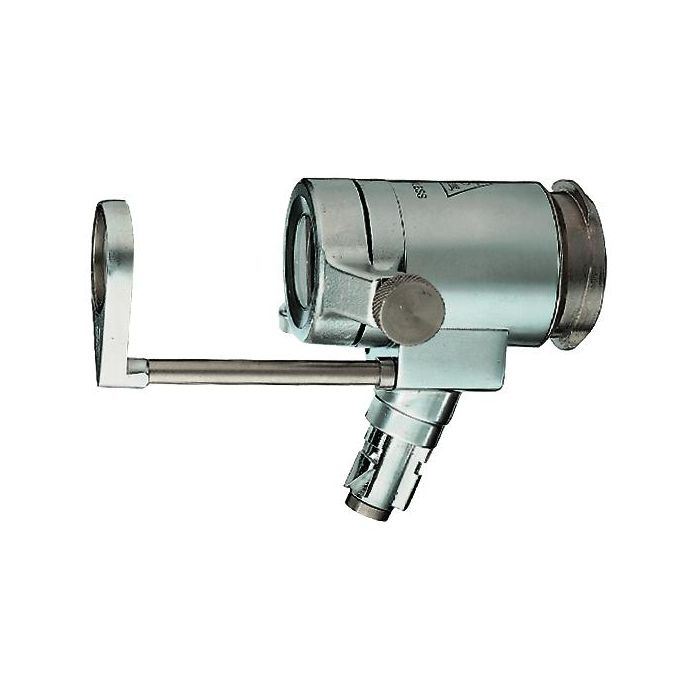

HEINE UniSpec fiber-optische instrumentkop compleet, met kijkvenster en zwenklens 1,5x
De HEINE fiber-optische instrumentkop compleet (referentie E-003.18.100) is de complete kop voor HEINE UniSpec disposable tubes en is opgebouwd uit roestvrijstaal met een opklapbaar kijkvenster, een insufflatie-aansluiting en een ingebouwde zwenklens met 1,5x vergroting. Je koppelt de kop op een HEINE fiber-optische lichtbron en schuift er een UniSpec disposable anoscoop-, proctoscoop- of sigmoidoscoop-tube in. De combinatie geeft je een helder, vergroot beeld van het slijmvlies met de mogelijkheid om tussentijds lucht te insuffleren voor beter zicht.
Kenmerken
- Constructie: volledig roestvrijstaal, autoclaveerbaar en duurzaam in dagelijks gebruik.
- Kijkvenster: scharnierend met insufflatie-aansluiting; wegklappen is mogelijk om instrumenten in te brengen of biopten te nemen.
- Zwenklens: 1,5x vergroting, brandpuntsafstand f = 500 mm, zijwaarts uit te zwenken zodat je het instrumentarium vrij door het lumen brengt zonder het beeld te verliezen.
- Lichtoverdracht: ringvormige fiber-optische verlichting, reflectiearm en schaduwvrij over de hele lengte van de UniSpec tube.
- Aansluiting: standaard HEINE fiber-optische bajonet; past op HEINE koudlichtbronnen via een fiber-optische kabel en op een 3,5 V BETA-handvat via de HEINE verlichtings-adapter.
Lichtbron en aansluiting
De instrumentkop en de zwenklenzen werken met fiber-optische lichtoverdracht: de kop ontvangt licht via een flexibele fiber-optische kabel vanaf een HEINE koudlichtbron, of via de HEINE verlichtings-adapter die op een 3,5 V HEINE BETA-handvat past. Die adapter geeft je de mogelijkheid om buiten de onderzoekskamer mobiel te werken zonder tafelunit. De distale ringverlichting in de UniSpec tube zorgt dat het licht via de buiswand naar de distale opening wordt gebracht, zodat het onderzoeksgebied helder en reflectie-arm wordt verlicht. Doordat het licht niet axiaal maar vanuit de buiswand komt, blijft het centrale beeldvlak vrij van directe lichtreflectie op het slijmvlies, wat subtiele kleurverschillen zichtbaarder maakt.
Compatibiliteit
De UniSpec instrumentkop, zwenklenzen en kijkvenster zijn uitwisselbaar binnen de E-003 reeks en ontworpen voor alle UniSpec disposable tubes in de maten anoscoop 85 x 20 mm, proctoscoop 130 x 20 mm en sigmoidoscoop 250 x 20 mm. De zwenklens 1,5x is geoptimaliseerd voor de grotere werkafstand bij sigmoidoscopie (f = 500 mm), terwijl de 1,8x lens een sterkere vergroting geeft bij de kortere werkafstand van anoscopie en proctoscopie (f = 333 mm).
Reiniging en onderhoud
Reinig de instrumentkop en de zwenklenzen direct na gebruik met een met ontsmettingsmiddel bevochtigde doek, volgens het HEINE-reinigingsprotocol. De roestvrijstalen kop is bestand tegen reguliere wisdesinfectie. Controleer vóór elke onderzoeksronde het scharnier van het kijkvenster, de insufflatie-aansluiting en de optische helderheid van de lens: beschadigde of vertroebelde optiek verlaagt de beeldkwaliteit en moet tijdig worden vervangen door een nieuw exemplaar.
