HEINE OMEGA 500 LED met DV1 digitale videocamera set in harde koffer met HC 50L reostaat, USB 2.0 kabel, 50 fundusdiagrammen, mPack UNPLUGGED en plug-in transformator

De HEINE OMEGA 500 met DV1 set met koffer UNPLUGGED is de complete onderzoeks- en fotodocumentatie-opstelling: OMEGA 500 LED met geintegreerde 5 MP videocamera, HC 50L reostaat, USB 2.0 kabel, 50 fundusdiagrammen, mPack UNPLUGGED batterij op de hoofdband en plug-in transformator. De complete set past in een harde koffer voor opslag en transport.

Over de HEINE OMEGA 500

De HEINE OMEGA 500 is een binoculaire indirecte oftalmoscoop (BIO) voor onderzoek van het netvlies en de verder gelegen netvliesperiferie. Het instrument wordt op het hoofd gedragen en in combinatie met een losse BIO-lens (bijvoorbeeld 20 D of 28 D) gebruikt. De LEDHQ 6 V-lichtbron geeft een helder en kleurstabiel lichtbeeld met een kleurweergave-index die dicht bij natuurlijk daglicht ligt. Convergentie en parallax worden gesynchroniseerd ingesteld, waardoor de examinator ook bij nauwe of niet-gedilateerde pupillen een ruimtelijk beeld van de fundus behoudt. De optiek is stofafgesloten en onderhoudsvrij.

Over de geintegreerde DV1 videocamera

In de OMEGA 500 met DV1-uitvoering is een digitale videocamera met 5 megapixel opnameresolutie geintegreerd in de optische as van de oftalmoscoop. De camera maakt fotos en videos van het fundusbeeld dat de examinator ziet en sluit via een USB 2.0 interface aan op een laptop of computer. De bijgeleverde HEINE-software neemt beelden op en bewaart ze voor fotodocumentatie, onderwijs of patientenuitleg. Door de hogere lichtgevoeligheid van de DV1-sensor kan de lichtintensiteit tijdens onderzoek laag worden gehouden, wat bijdraagt aan het comfort voor de patient en de bruikbaarheid bij bijzondere patientengroepen zoals premature baby's. De camera is vast in het instrument aangebracht; dit betekent dat de uitlijning van de camera ten opzichte van de optische as niet door de gebruiker hoeft te worden afgesteld en stabiel blijft gedurende de levensduur van het instrument.

Samenstelling van de set

Deze set is de meest complete DV1-opstelling in het huidige HEINE-assortiment: de OMEGA 500 is in de UNPLUGGED-uitvoering uitgevoerd met een hoofdbandgemonteerde mPack UNPLUGGED batterij, de HC 50L hoofdbandreostaat zorgt voor helderheidsregeling, de USB 2.0 kabel verbindt de DV1-camera met een laptop, en een blok met 50 fundusdiagrammen is inbegrepen voor schriftelijke documentatie. De plug-in transformator laadt de mPack UNPLUGGED op. Alle onderdelen passen in de meegeleverde harde koffer, die het instrument beschermt tijdens opslag of verplaatsing tussen behandelplekken. Deze configuratie past bij oogheelkundige praktijken en oogheelkundige afdelingen die fundusonderzoek willen combineren met beeldopname voor dossier of onderwijs.

Gebruik in de praktijk

De DV1-configuratie is bedoeld voor oogartsen, optometristen en opleidingen die naast het zelf beoordelen van de fundus ook beeldmateriaal willen vastleggen voor documentatie, verwijzing of onderwijs. Tijdens onderzoek wordt de USB-kabel tussen de OMEGA 500 en een laptop aangesloten; de meegeleverde software start de opname met een druk op een knop. Het opgenomen materiaal kan direct bij de patient worden getoond om een bevinding toe te lichten, of na het consult worden opgeslagen bij het dossier. In onderwijssituaties kan de laptop op een externe monitor worden aangesloten zodat meekijkers het fundusbeeld in real time zien. De DV1 vervangt de klassieke teaching mirror niet, maar vult deze aan met een digitale werkstroom.

Ergonomie en bediening

De OMEGA 500 wordt op een comfortabel gepolsterde hoofdband gedragen die in hoogte en omvang aanpasbaar is en daardoor tijdens langere onderzoekssessies geen drukplekken veroorzaakt. De lichtintensiteit wordt traploos geregeld met de HC 50L hoofdbandreostaat, zodat de examinator het licht direct vanaf het hoofd kan bijstellen zonder de hand van het instrument te halen. De behuizing van het optische deel is stofafgesloten en onderhoudsvrij; de buitenzijde kan na elk patientcontact worden afgenomen met een gebruikelijk medisch oppervlaktedesinfectans.

Voeding en looptijd

De OMEGA 500 kent twee voedingsvarianten. In de klassieke uitvoering wordt de oftalmoscoop via de HC 50L hoofdbandreostaat gevoed vanuit een plug-in transformator (vast op het lichtnet) of vanuit een draagbare mPack batterij met aansluitadapter. In de UNPLUGGED-uitvoering hangt de mPack UNPLUGGED rechtstreeks aan de hoofdband, waardoor er geen kabel meer naar een losstaande voedingsbron loopt; de typische looptijd op een volle mPack UNPLUGGED is ongeveer 7 uur, een mPack levert typisch circa 13 uur bij karakteristiek gebruik. Opladen kan met de plug-in transformator UNPLUGGED of met de EN 50 UNPLUGGED tafel- of wandoplader. Alle voedingsonderdelen binnen de OMEGA 500 generatie zijn onderling compatibel.

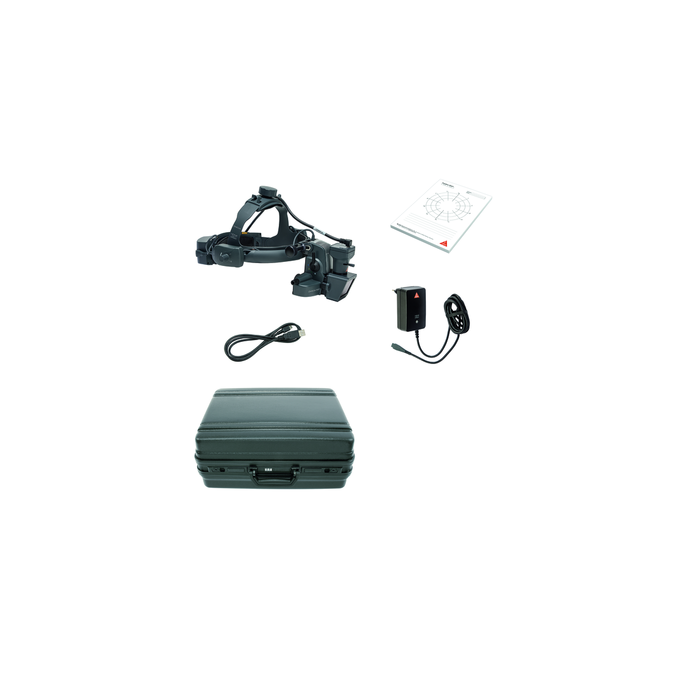

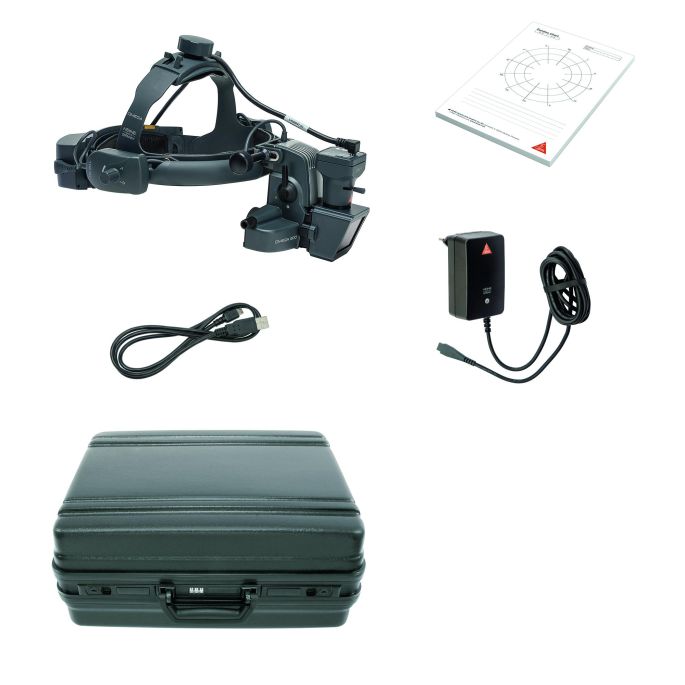

Inhoud van de set

• OMEGA 500 LED UNPLUGGED indirecte oftalmoscoop met DV1 digitale videocamera op hoofdband
• HC 50L hoofdbandreostaat
• USB 2.0 kabel voor OMEGA 500 met DV1
• mPack UNPLUGGED batterij (op hoofdband)
• Plug-in transformator
• Blok met 50 fundusdiagrammen
• Harde koffer

Levering en ondersteuning

Voor vragen over de samenstelling van een passende OMEGA 500 DV1-opstelling, de keuze tussen mPack en mPack UNPLUGGED of de combinatie met een eigen laptop en software kan contact worden opgenomen met onze klantenservice. Ook voor reparaties en onderhoud aan een bestaand OMEGA 500 instrument kunnen wij verder helpen.
