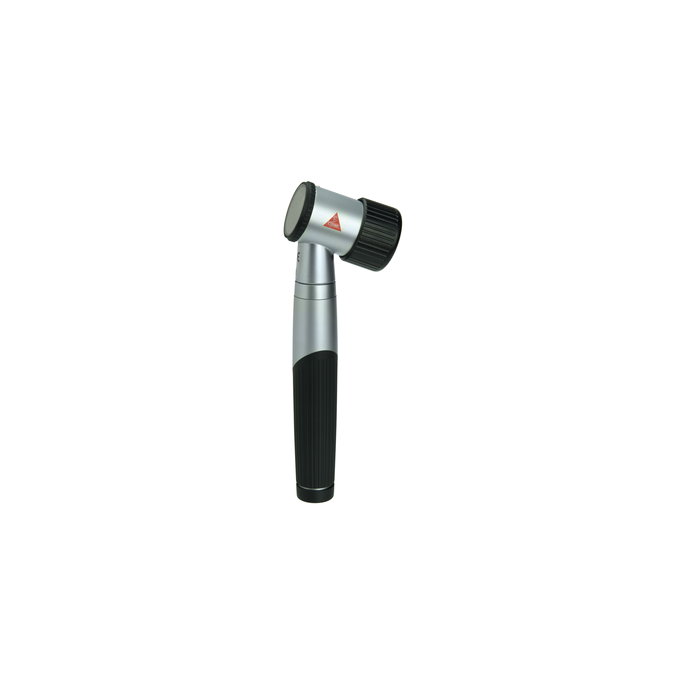

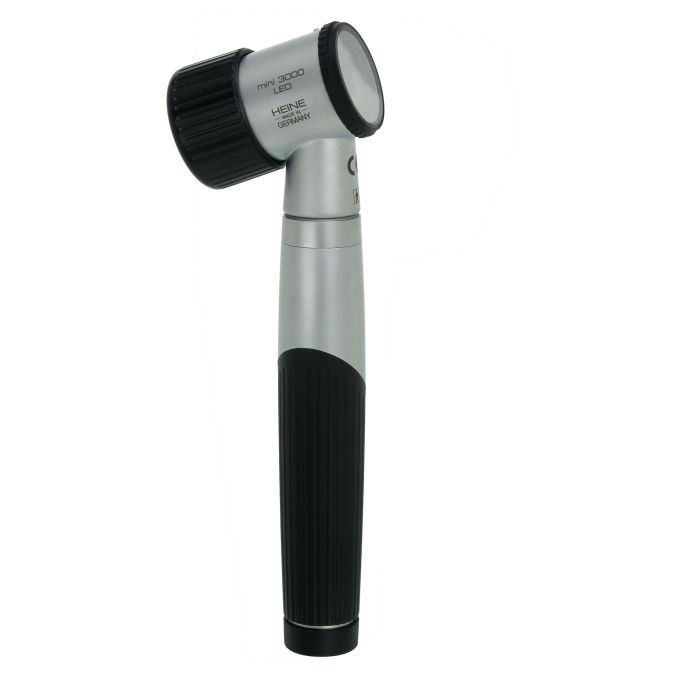

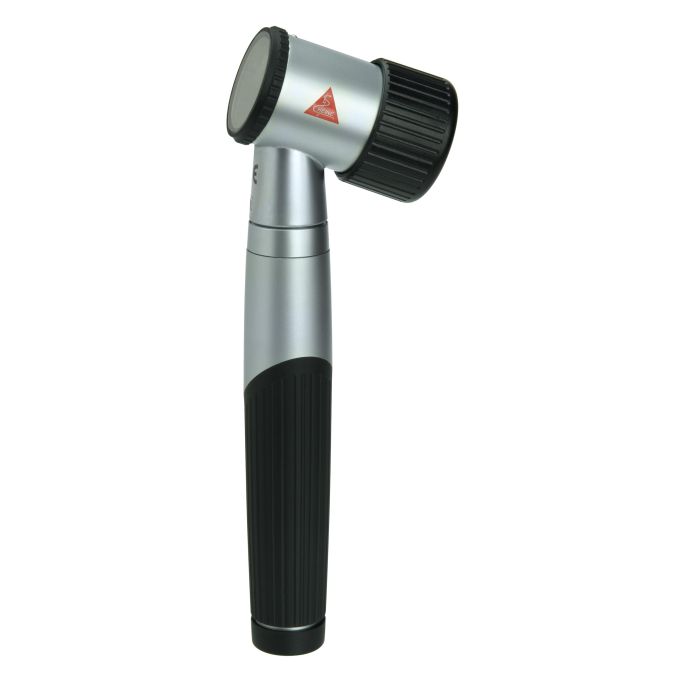

HEINE mini 3000 LED dermatoscoop met contactplaat zonder schaalverdeling, mini 3000 batterijhandvat en 10 ml dermatoscopie-olie

De HEINE mini 3000 LED dermatoscoop set (REF D-008.78.107) is een complete set voor gebruikers die direct met LED-dermatoscopie aan de slag willen. De set bestaat uit de dermatoscoopkop met onderhoudsvrije LEDHQ-verlichting, een contactplaat zonder schaal-verdeling, een mini 3000 batterijhandvat en een flacon van 10 ml HEINE dermatoscopie-olie. De combinatie past in een borstzakje en biedt bij volle batterijen tot circa 10 uur werking.

HEINE mini 3000 platform

De HEINE mini 3000-reeks is het compacte diagnostiekplatform van HEINE, ontwikkeld voor werk bij het bed, in de spreekkamer of onderweg. Het platform bestaat uit een serie kleine diagnostische instrumentkoppen (oftalmoscoop, otoscoop, dermatoscoop, larynx-spiegeltje, keel-verlichting) die met een bajonetsluiting op een mini 3000 batterijhandvat worden geplaatst. Het handvat is zakformaat, werkt op twee AA alkalinebatterijen of op een HEINE mini 2Z oplaadbare batterij en past in een borstzakje.

Dermatoscopie in de dagelijkse praktijk

Een dermatoscoop is een optisch instrument waarmee de huid vergroot en goed verlicht in beeld gebracht wordt. Door de contactplaat op de huid te plaatsen en de verlichting vanuit een vaste hoek op het weefsel te laten vallen, ziet de onderzoeker structuren in en onder de huidoppervlakte die met het blote oog niet zichtbaar zijn, zoals pigmentpatronen, vaatpatronen en huidlaag-overgangen. De mini 3000 dermatoscoop biedt een vaste vergroting van ongeveer 10x, zodat de onderzoeker met een consistent beeld werkt.

LEDHQ-verlichting

De mini 3000 LED dermatoscoop gebruikt LEDHQ-technologie van HEINE. De lichtbron geeft volgens opgave van de fabrikant tot twee keer zoveel licht als de XHL-variant en kent een kleurtemperatuur van 4.000 K. De kleurweergave-index CRI is groter dan 95 en de aparte index voor rood-weergave R9 is groter dan 90 op een schaal van maximaal 100. Dankzij het LED-ontwerp hoeft de lamp nooit vervangen te worden; de levensduur bedraagt volgens HEINE tot 50.000 uur. Op een set AA-batterijen werkt de mini 3000 LED tot circa 10 uur aaneengesloten.

Contactplaat zonder schaalverdeling

De meegeleverde contactplaat is van transparant glas zonder opgedrukte schaalverdeling. De plaat wordt direct op de huid geplaatst en definieert een vaste afstand tussen optiek en huidoppervlak, waardoor het beeld scherp en consistent is. Door contactplaatobservatie worden oppervlakkige reflecties van de huid onderdrukt en komen dieperliggende structuren beter in beeld.

mini 3000 batterijhandvat

Het mini 3000 batterijhandvat is een compact handvat voor gebruik met twee AA alkalinebatterijen (1,5 V) of een HEINE mini 2Z oplaadbare batterij. Het handvat heeft een bajonetsluiting waarop de dermatoscoopkop wordt bevestigd en een schuifschakelaar voor aan/uit. Door zijn compacte formaat past het handvat in een borstzakje, zodat het instrument onderweg snel beschikbaar is.

Dermatoscopie-olie

De set bevat een flacon HEINE dermatoscopie-olie van 10 ml. De olie wordt op de huid aangebracht voordat de contactplaat erop wordt geplaatst. Door het brekingsindex-verschil tussen de olie en de hoornlaag worden oppervlakkige reflecties opgeheven en worden dieperliggende pigmentstructuren en vaatpatronen beter zichtbaar. Deze techniek staat bekend als immersiedermatoscopie.

Inhoud van de levering

• 1 stuk mini 3000 LED dermatoscoopkop
• 1 stuk contactplaat zonder schaalverdeling
• 1 stuk mini 3000 batterijhandvat
• 2 stuks AA alkalinebatterijen (1,5 V)
• 1 flacon dermatoscopie-olie (10 ml)
• 1 stuk HEINE gebruiksaanwijzing

Technische specificaties

• Vergroting: circa 10x
• Verlichting: LEDHQ 2,5 V
• Kleurtemperatuur: 4.000 K
• Kleurweergave: CRI groter dan 95, R9 groter dan 90
• Contactplaat: zonder schaalverdeling
• Handvat: mini 3000 batterijhandvat
• Stroomvoorziening: 2 x AA 1,5 V (of HEINE mini 2Z oplaadbaar)
• Werkduur: tot circa 10 uur
• Focus-correctie: circa +/- 4 dpt
• REF: D-008.78.107

HEINE Optotechnik ontwerpt en produceert de mini 3000-reeks in Duitsland. De optische en mechanische componenten zijn afgestemd op medisch gebruik en voldoen aan de toepasselijke regelgeving voor medische hulpmiddelen.000 schakelingen.

Onderhoud en reiniging

Reinig de buitenzijde van het instrument met een zachte doek, licht bevochtigd met een daartoe geschikt oppervlaktedesinfectans. Dompel de dermatoscoop en het handvat niet onder in vloeistof en gebruik geen schurende middelen. De contactplaat kan volgens de HEINE-handleiding afzonderlijk gereinigd en gedesinfecteerd worden. Bewaar het instrument bij voorkeur in het bijbehorende etui of in een passende opbergplek om beschadiging van de optiek en de contactplaat te voorkomen.
