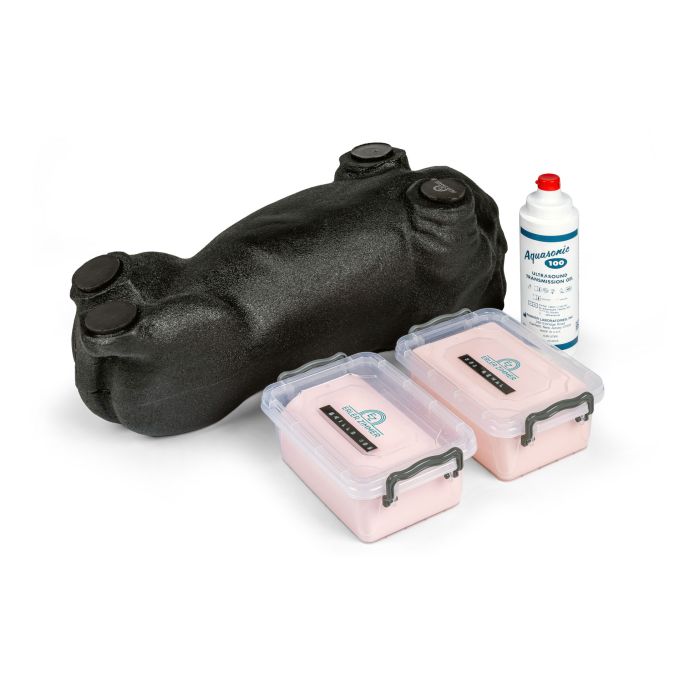

Erler Zimmer Lillie echografiefantoom hond, oefenset met Skills-blok en nier-FNA-fantoom
Lillie is een oefenset voor echografie van de buik bij de hond. De set is bedoeld om de fijne motoriek en de beeldoptimalisatie te trainen die bij abdominale echografie nodig zijn, zonder druk van een levende patiënt. Erler Zimmer noemt de set geschikt voor zelfstudie en voor gebruik in het onderwijs. Volgens Erler Zimmer is de set ontwikkeld in samenwerking met Aspire.
Anatomie in het hondenfantoom

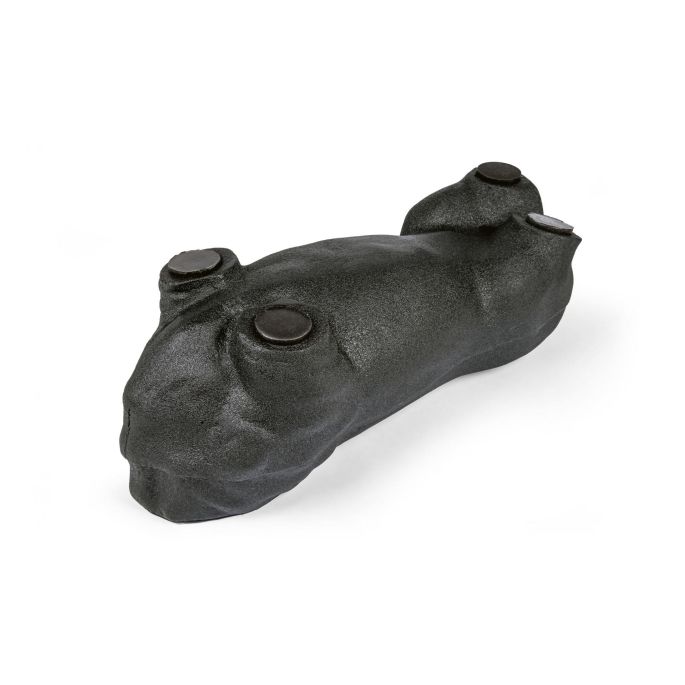

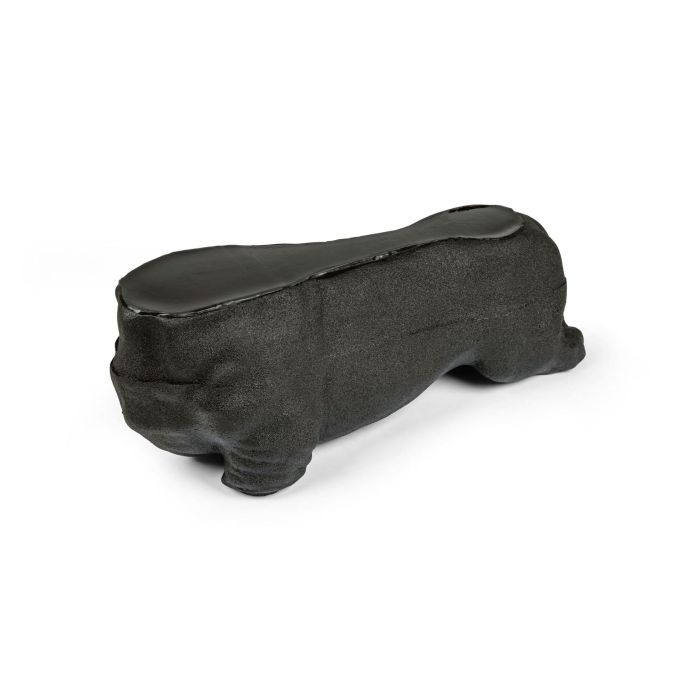

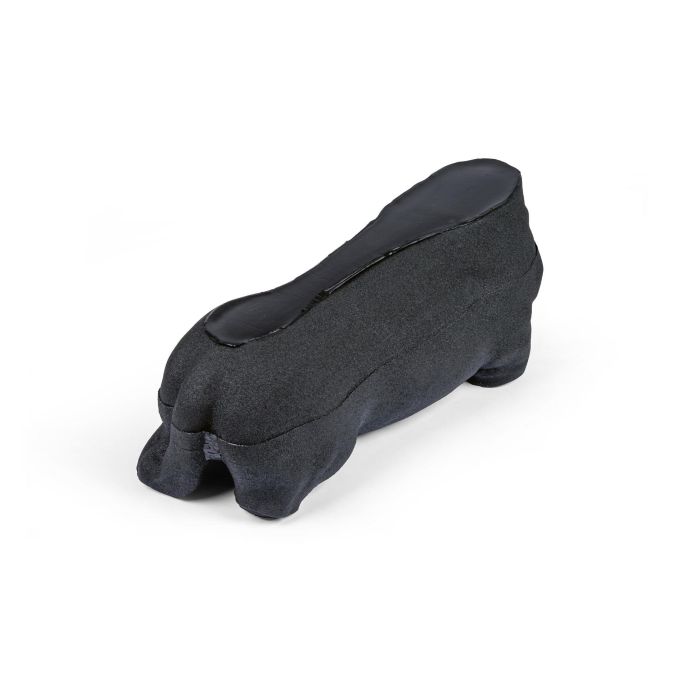

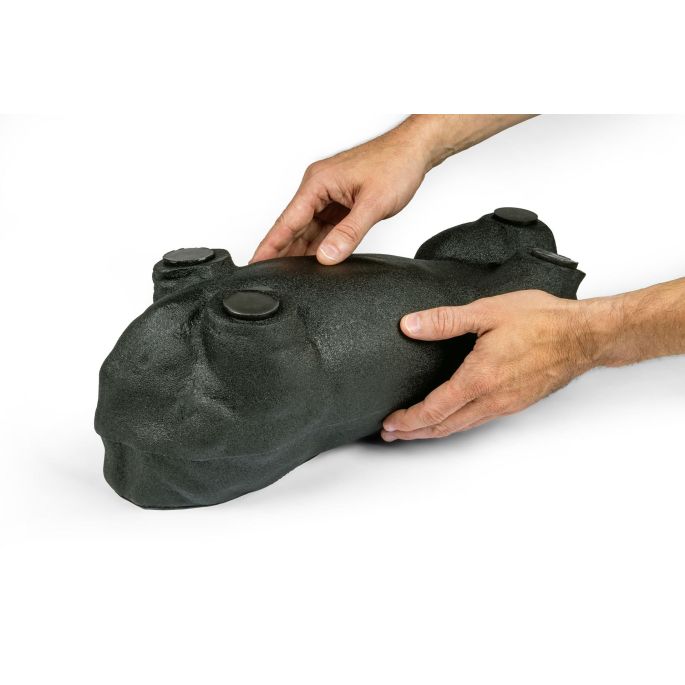

Het fantoom Lillie bevat weefselnabootsende structuren van:
- hart, ribben en long
- lever, galblaas, milt en pancreas
- nieren en bijnieren, urineblaas, maag, duodenum, ileum en colon
- aorta en vena cava caudalis

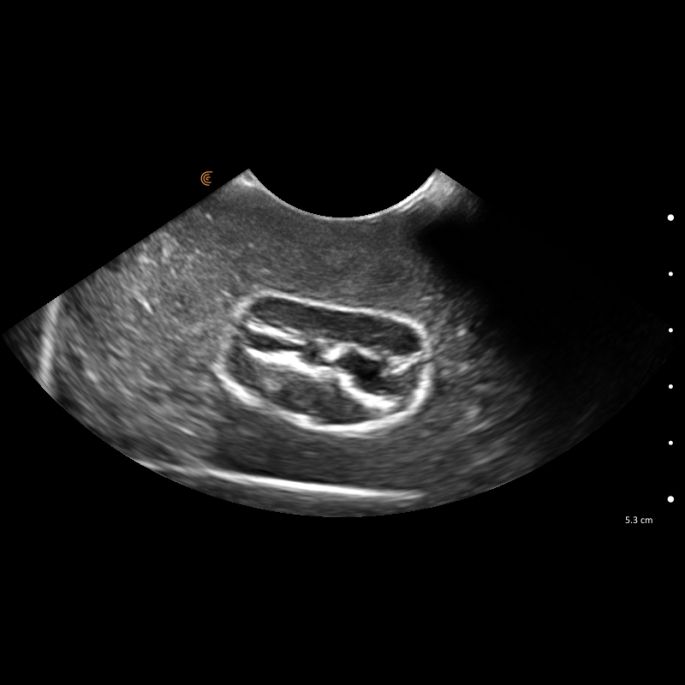

Het fantoom is met de hand gemaakt in meer dan 70 productiestappen met 35 mallen, waardoor elk exemplaar verschilt. Het is geen exacte replica, maar het echobeeld lijkt volgens Erler Zimmer sterk op dat van een patiënt. Elk fantoom wordt voor levering met echografie gecontroleerd; kenmerken en onvolkomenheden worden vastgelegd.
Oefenen in drie liggingen

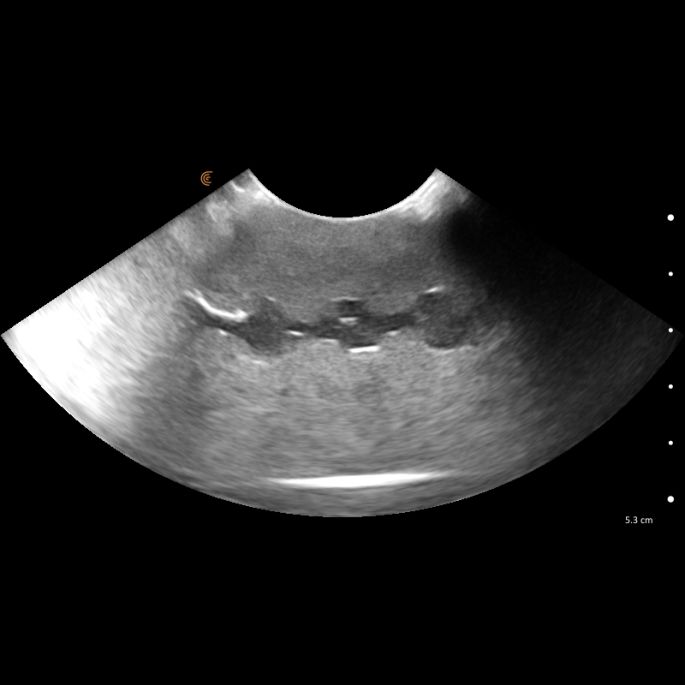

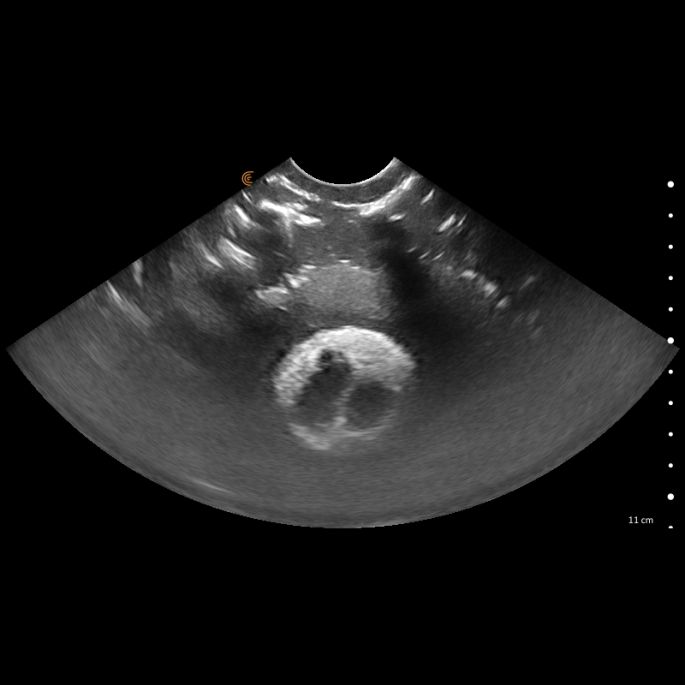

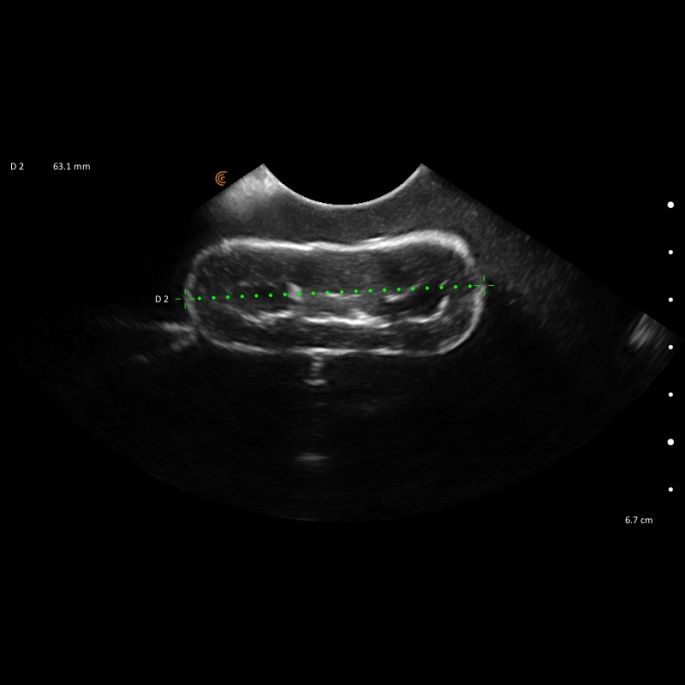

Erler Zimmer beschrijft oefeningen in drie posities. In rugligging gaat het om maag, pylorus, duodenum, lever en galblaas in lengte- en dwarsdoorsnede, en om het instellen van diepte, gain, tijdsafhankelijke versterking, dynamisch bereik en zoom. In linkerzijligging staan de rechternier, de rechterbijnier, het verloop van het duodenum en de rechterlob van de pancreas centraal. In rechterzijligging volgen de linkernier en linkerbijnier, de milt en de urineblaas in meerdere vlakken. Voor het beschrijven van een structuur hanteert Erler Zimmer het ezelsbruggetje LEMONS: locatie, echotextuur, maten, omtrek, aantal en vorm.

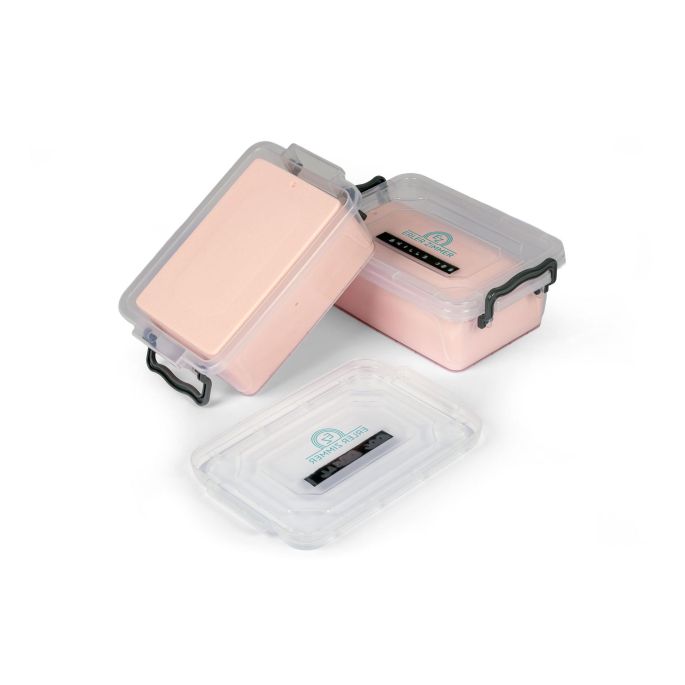

Skills-blok en nier-FNA-fantoom

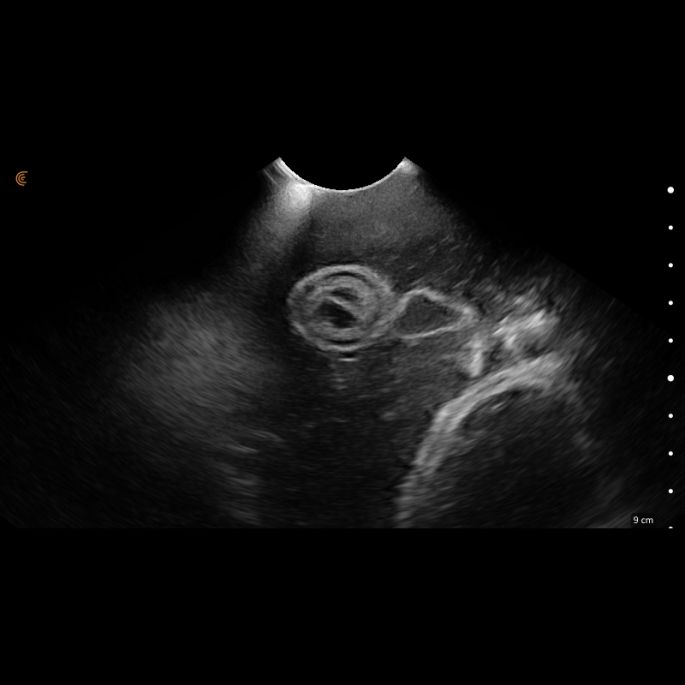

Het Skills-fantoomblok bevat een spiraalstructuur, een echovrij kronkelend vat, een echogene ring en een hyperechogene nodus met een hypoechogene holte. Die vormen zijn vanuit meerdere hoeken te scannen om ruimtelijk inzicht op te bouwen; het vat is in twee vlakken te volgen en de lumendiameter te meten. Het nier-FNA-fantoom is bedoeld voor het prikken: echogeleide fijnenaaldaspiratie van een niermassa, met de naald in het vlak van de sonde. Dit blok is zelfherstellend, al kunnen bij intensief gebruik op den duur prikkanalen zichtbaar worden.

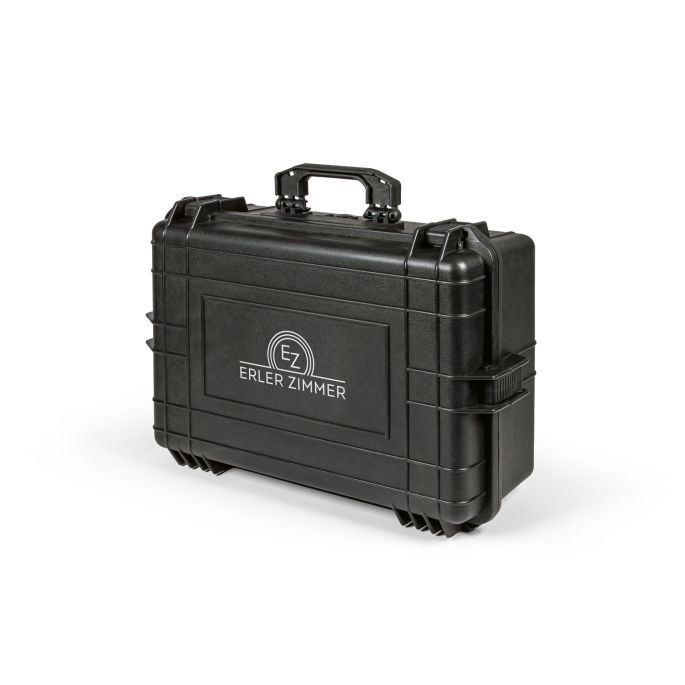

Koffer en onderhoud

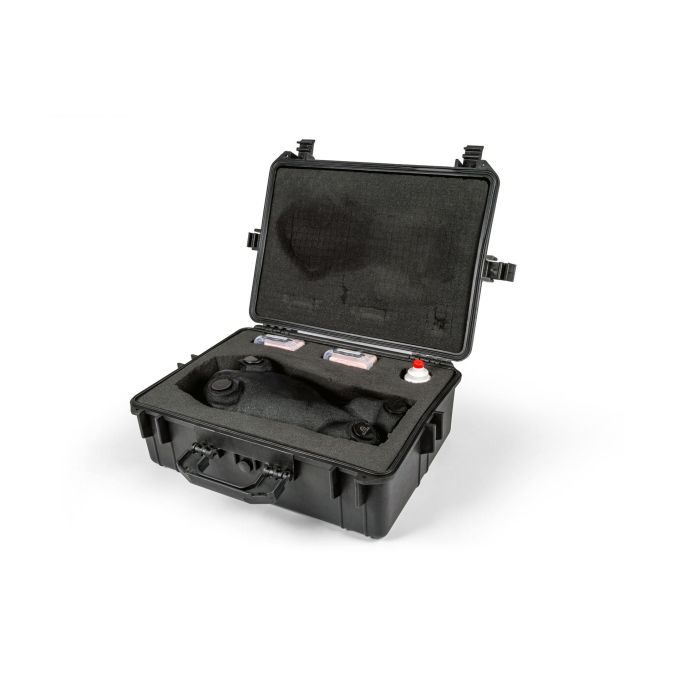

De set wordt geleverd in een stevige, afsluitbare koffer voor opslag en vervoer. Er worden onderhoudsinstructies meegeleverd; het fantoom is gemaakt van een speciaal weefselnabootsend kunststof dat bij goed onderhoud lang meegaat.
Aanverwante echografietrainers
Voor gerichte training van de blaas is er de echografietrainer voor de hondenblaas met verwisselbare inzetstukken. Voor de echocardiografie van de hond levert Erler Zimmer de echocardiografieset met 15 hartplakken.
