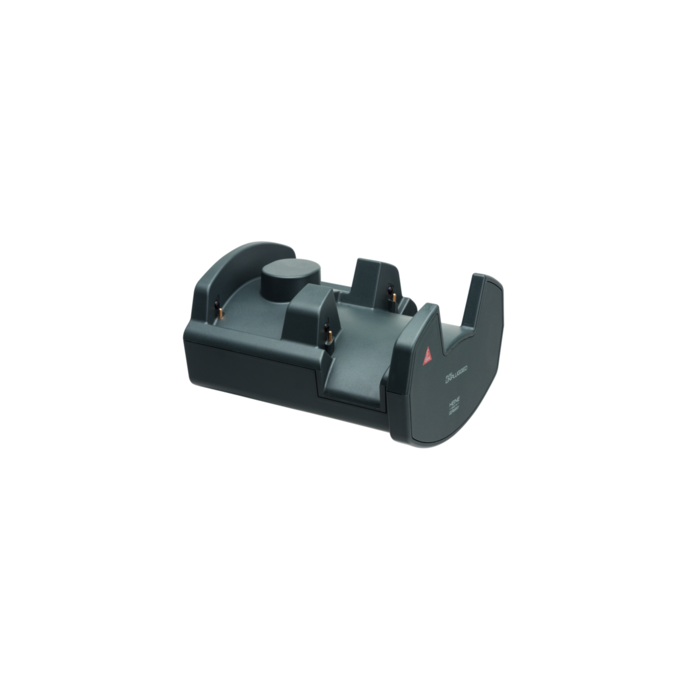

HEINE EN 50 UNPLUGGED wandtransformator 6 V met intelligente laadelektronica (zonder mPack UNPLUGGED)

De HEINE EN 50 UNPLUGGED wandtransformator (REF X-095.17.310) is een combinatie van wandlader en instrumenthouder die speciaal is ontwikkeld voor het draadloze HEINE UNPLUGGED-systeem. De unit functioneert tegelijk als wandhouder waarin de hoofdband of de OMEGA 500 indirecte oftalmoscoop tussen onderzoeken door wordt teruggeplaatst, en als intelligente lader die het op de hoofdband gemonteerde mPack UNPLUGGED automatisch oplaadt zodra het instrument terug in de unit wordt geplaatst.

Het HEINE EN 50-systeem is een modulaire 6 V voedings- en laadoplossing voor HEINE-instrumenten met een hogere vermogensvraag, zoals de OMEGA 500 indirecte oftalmoscoop, de ML4 LED-hoofdlamp en het mPack en mPack UNPLUGGED accupakket. De basis bestaat uit een compact transformatorblok dat zowel als tafelunit op een werkblad als wandgemonteerd geplaatst kan worden. Door het modulaire ontwerp kan een EN 50-installatie eenvoudig worden uitgebreid met een rheostaat-bedieningsmodule of een mPack-laadbasis, afhankelijk van de toepassing in de spreekkamer of operatieafdeling.

De EN 50-transformator werkt op 100-240 V wisselspanning en wordt geleverd met vier verwisselbare netstekkers voor wereldwijde compatibiliteit. De Soft Start-elektronica beperkt inschakelpieken om de levensduur van aangesloten lampen te verlengen, en het intelligente laadcircuit beeindigt het laden automatisch zodra een aangesloten mPack-batterij vol is.

Intelligente laadfunctie

De EN 50 UNPLUGGED schakelt het instrument automatisch in laadmodus zodra het in de unit wordt teruggeplaatst. De laadelektronica beeindigt het laden zodra de batterij vol is en schakelt over op druppellading om overlading te voorkomen. Naast het op de hoofdband gemonteerde mPack UNPLUGGED kan de unit gelijktijdig een tweede reservebatterij laden, zodat altijd een opgeladen accupakket beschikbaar is voor het volgende onderzoek of de volgende ingreep.

Soft Start-techniek

De EN 50- en EN 200-transformatoren bouwen de spanning naar de aangesloten lamp geleidelijk op. Daardoor wordt de inschakelpiek die een halogeen- of XHL-lamp belast bij elke start, beperkt en wordt de verwachte levensduur van de lichtbron verlengd. LED-instrumenten profiteren van dezelfde gestabiliseerde voedingscurve voor een constant lichtniveau gedurende het gehele onderzoek.

HEINE EN 50- en EN 200-modules worden geproduceerd in Duitsland en zijn ontworpen voor langdurig gebruik in een klinische omgeving. De behuizing is uitgevoerd in stootvast kunststof met een vlakke wandzijde voor een stabiele bevestiging. De interne elektronica is spanningstabiliserend en beschermd tegen kortsluiting; de externe kabels en aansluitingen zijn voorzien van een trekontlasting voor intensief dagelijks gebruik. Servicepartonderdelen blijven over opeenvolgende productgeneraties zoveel mogelijk uitwisselbaar.

Toepassing

De EN 50 UNPLUGGED wandtransformator is bedoeld voor klinieken en operatieafdelingen waar de HEINE OMEGA 500 indirecte oftalmoscoop met UNPLUGGED-uitvoering of de HEINE ML4 LED UNPLUGGED-hoofdlamp draadloos worden ingezet. Door de unit permanent aan de wand te monteren wordt een vaste oplaadplaats ingericht waarin het instrument en de reservebatterij zonder kabels op het werkblad worden geladen.

Inhoud van de set

• 1 x HEINE EN 50 UNPLUGGED wandtransformator
• 4 x verwisselbare netstekkers (EU, UK, US, AU)
• 1 x HEINE gebruiksaanwijzing

Niet inbegrepen

• HEINE mPack UNPLUGGED accupakket
• HEINE OMEGA 500 of ML4 LED-hoofdlamp

Kenmerken

• Wandlader en instrumenthouder in een
• Intelligente laadfunctie die automatisch start zodra het instrument wordt teruggeplaatst
• Gelijktijdig laden van het hoofdband-accupakket en een reservebatterij
• Overschakeling naar druppellading bij volle batterij
• Compatibel met HEINE UNPLUGGED-systeem (OMEGA 500, ML4 LED)
• 100-240 V compatibel met vier verwisselbare netstekkers

Technische specificaties

• Type: EN 50 UNPLUGGED wandtransformator
• Uitgangsspanning: 6 V
• Netspanning: 100-240 V wisselspanning, 50/60 Hz
• Compatibele accupakketten: HEINE mPack UNPLUGGED
• Compatibele instrumenten: HEINE OMEGA 500, ML4 LED UNPLUGGED-hoofdlamp en overige HEINE UNPLUGGED-producten
• REF: X-095.17.310

Onderhoud en reiniging

De buitenzijde van de transformator en bijbehorende kabels kan worden gereinigd met een vochtige doek en een geschikt desinfectiemiddel. De units zijn niet bestemd voor immersie of sterilisatie. Volg voor de juiste installatie-, reinigings- en onderhoudsprocedure altijd de meegeleverde gebruiksaanwijzing en de geldende elektrotechnische voorschriften voor wandmontage in de zorgomgeving.
