HEINE EN 50-m wand-/tafeltransformator 6 V met mPack-laadbasis, 90 graden hoekadapter en instrumenthouder voor Professional L hoofdband

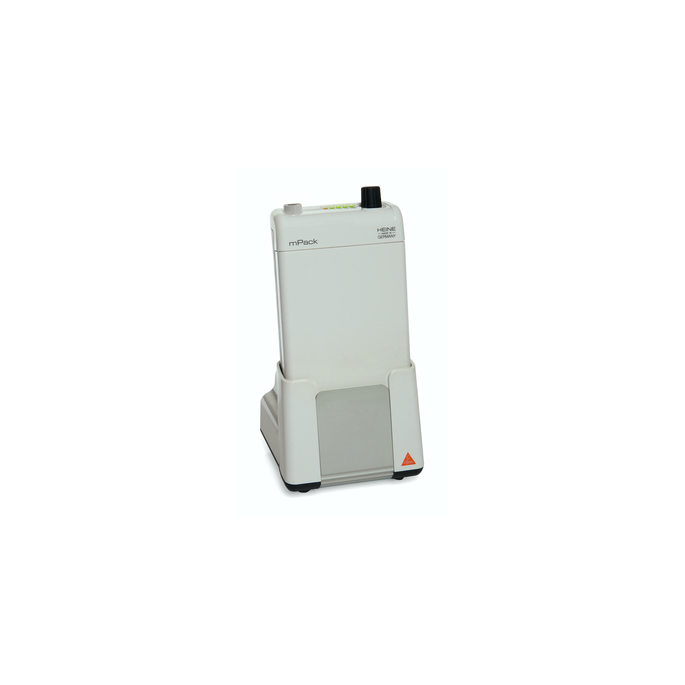

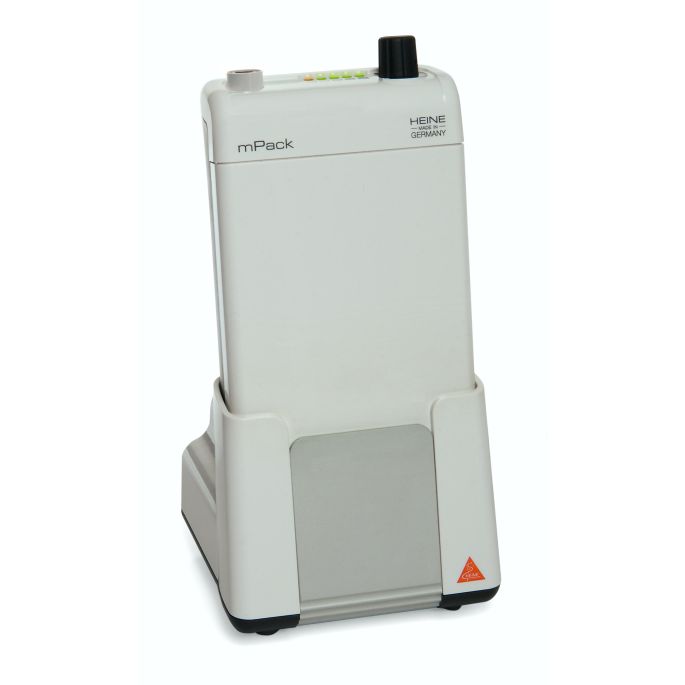

De HEINE EN 50-m wand-/tafelunit met mPack-laadbasis (REF X-095.17.302) is een EN 50-installatie waarin de transformator is uitgebreid met een laadschacht voor het draagbare HEINE mPack-accupakket. De unit fungeert daarmee zowel als vaste 6 V voedingsbron voor instrumenten zoals de OMEGA 500 en de ML4 LED-hoofdlamp, als als wand-/tafellader waarin een mPack tussen onderzoeken door wordt opgeladen.

Het HEINE EN 50-systeem is een modulaire 6 V voedings- en laadoplossing voor HEINE-instrumenten met een hogere vermogensvraag, zoals de OMEGA 500 indirecte oftalmoscoop, de ML4 LED-hoofdlamp en het mPack en mPack UNPLUGGED accupakket. De basis bestaat uit een compact transformatorblok dat zowel als tafelunit op een werkblad als wandgemonteerd geplaatst kan worden. Door het modulaire ontwerp kan een EN 50-installatie eenvoudig worden uitgebreid met een rheostaat-bedieningsmodule of een mPack-laadbasis, afhankelijk van de toepassing in de spreekkamer of operatieafdeling.

De EN 50-transformator werkt op 100-240 V wisselspanning en wordt geleverd met vier verwisselbare netstekkers voor wereldwijde compatibiliteit. De Soft Start-elektronica beperkt inschakelpieken om de levensduur van aangesloten lampen te verlengen, en het intelligente laadcircuit beeindigt het laden automatisch zodra een aangesloten mPack-batterij vol is.

Werking

De mPack-laadschacht aan de unit detecteert automatisch een ingeplaatst mPack en start het laadproces; zodra de batterij vol is, schakelt de elektronica over op druppellading. De gebruiker kan een aangesloten instrumentkabel via de Cinch-uitgang van de transformator gebruiken voor onderzoek aan de wand- of tafelpositie, of het opgeladen mPack uit de schacht nemen voor draagbaar gebruik tijdens visites.

Toepassing met Professional L hoofdband

De meegeleverde instrumenthouder is afgestemd op de HEINE Professional L hoofdband en biedt een vaste, oogvriendelijke oplegplaats wanneer de hoofdband tussen onderzoeken door op de EN 50-werkplek wordt teruggelegd. Het 90 graden hoekadapter geleidt de instrumentkabel zijwaarts langs de wand voor een opgeruimde werkopstelling.

Soft Start-techniek

De EN 50- en EN 200-transformatoren bouwen de spanning naar de aangesloten lamp geleidelijk op. Daardoor wordt de inschakelpiek die een halogeen- of XHL-lamp belast bij elke start, beperkt en wordt de verwachte levensduur van de lichtbron verlengd. LED-instrumenten profiteren van dezelfde gestabiliseerde voedingscurve voor een constant lichtniveau gedurende het gehele onderzoek.

HEINE EN 50- en EN 200-modules worden geproduceerd in Duitsland en zijn ontworpen voor langdurig gebruik in een klinische omgeving. De behuizing is uitgevoerd in stootvast kunststof met een vlakke wandzijde voor een stabiele bevestiging. De interne elektronica is spanningstabiliserend en beschermd tegen kortsluiting; de externe kabels en aansluitingen zijn voorzien van een trekontlasting voor intensief dagelijks gebruik. Servicepartonderdelen blijven over opeenvolgende productgeneraties zoveel mogelijk uitwisselbaar.

Inhoud van de set

• 1 x HEINE EN 50-m wand-/tafeltransformator 6 V met mPack-laadbasis
• 1 x 90 graden hoekadapter EN 50 (REF C-000.33.509)
• 1 x instrumenthouder voor HEINE Professional L hoofdband
• 4 x verwisselbare netstekkers (EU, UK, US, AU)
• 1 x HEINE gebruiksaanwijzing

Niet inbegrepen

• HEINE mPack accupakket (los te bestellen)
• HEINE Professional L hoofdband en instrumentkop

Kenmerken

• EN 50-werkplek met geintegreerde mPack-laadbasis voor combineren van vast en draagbaar gebruik
• Automatisch laadproces met overschakeling naar druppellading
• Instrumenthouder Professional L voor opbergen van de hoofdband tussen onderzoeken
• 90 graden hoekadapter voor opgeruimde wandopstelling
• Soft Start-techniek voor langere lamp-levensduur
• 100-240 V compatibel met vier verwisselbare netstekkers

Technische specificaties

• Type: EN 50-m wand-/tafelunit met mPack-laadbasis
• Uitgangsspanning: 6 V
• Netspanning: 100-240 V wisselspanning, 50/60 Hz
• Compatibele accupakketten: HEINE mPack-serie
• Compatibele instrumenten: HEINE 6 V instrumenten waaronder OMEGA 500 en ML4 LED-hoofdlamp
• REF: X-095.17.302

Onderhoud en reiniging

De buitenzijde van de transformator en bijbehorende kabels kan worden gereinigd met een vochtige doek en een geschikt desinfectiemiddel. De units zijn niet bestemd voor immersie of sterilisatie. Volg voor de juiste installatie-, reinigings- en onderhoudsprocedure altijd de meegeleverde gebruiksaanwijzing en de geldende elektrotechnische voorschriften voor wandmontage in de zorgomgeving.
