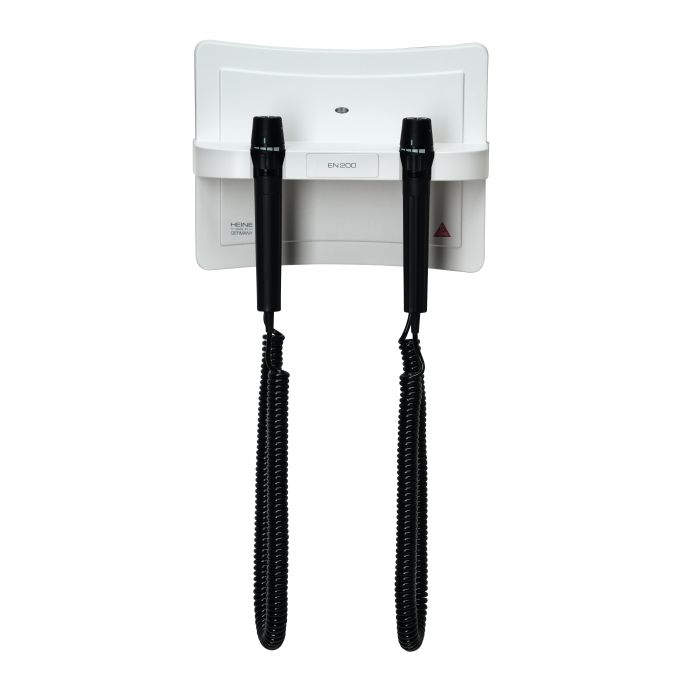

HEINE EN 200 wandtransformator 3,5 V met twee instrumenthandvatten, zonder instrumentkoppen

De HEINE EN 200 wandtransformator basisunit (REF X-095.12.250) is een wand-diagnostiekcentrum dat twee instrumenthandvatten van een vaste 3,5 V voeding voorziet. De unit is bedoeld als basis voor een spreekkamerwerkplek waarin een otoscoop en een oftalmoscoop op een vaste plaats aan de wand worden opgehangen, zodat beide instrumenten direct beschikbaar zijn zonder dat handvatten of kabels op het werkblad liggen. De instrumentkoppen worden los besteld en op de meegeleverde handvatten geplaatst.

Het HEINE EN 200-systeem is een modulair 3,5 V wand-diagnostiekcentrum voor de combinatie van otoscoop, oftalmoscoop en aanvullende HEINE 3,5 V instrumentkoppen in een vaste spreekkameropstelling. De wandtransformator levert continue stroom aan een of twee instrumenthandvatten, schakelt het handvat automatisch aan en uit bij het uitnemen of terugplaatsen, en behoudt per handvat de eerder ingestelde lichtsterkte. Hierdoor kan de gebruiker direct met dezelfde belichtingscondities verder werken bij de volgende patient.

De EN 200-modules zijn voorzien van Soft Start-techniek voor een geleidelijke opbouw van de lampspanning en een spiraalkabel met circa 3 meter werkafstand. Door de modulaire opzet kan een bestaand EN 200-systeem worden uitgebreid met een tweede unit (EN 200-1) of met een EN 200 BP digitale wandbloeddrukmeter, zodat een complete diagnostische werkplek aan de wand kan worden opgebouwd zonder losse kabels op het werkblad.

Werking met twee handvatten

Bij het uitnemen van een handvat schakelt de elektronica de voeding voor dat handvat automatisch in; bij het terugplaatsen schakelt de unit het handvat weer uit. De twee handvatten worden via galvanische scheiding onafhankelijk van elkaar gevoed, waardoor beide instrumenten gelijktijdig kunnen worden gebruikt zonder onderlinge beinvloeding. De eerder ingestelde lichtsterkte per handvat blijft per instrument behouden, zodat de gebruiker bij elke patient direct met dezelfde belichtingscondities kan starten.

Soft Start-techniek

De EN 50- en EN 200-transformatoren bouwen de spanning naar de aangesloten lamp geleidelijk op. Daardoor wordt de inschakelpiek die een halogeen- of XHL-lamp belast bij elke start, beperkt en wordt de verwachte levensduur van de lichtbron verlengd. LED-instrumenten profiteren van dezelfde gestabiliseerde voedingscurve voor een constant lichtniveau gedurende het gehele onderzoek.

HEINE EN 50- en EN 200-modules worden geproduceerd in Duitsland en zijn ontworpen voor langdurig gebruik in een klinische omgeving. De behuizing is uitgevoerd in stootvast kunststof met een vlakke wandzijde voor een stabiele bevestiging. De interne elektronica is spanningstabiliserend en beschermd tegen kortsluiting; de externe kabels en aansluitingen zijn voorzien van een trekontlasting voor intensief dagelijks gebruik. Servicepartonderdelen blijven over opeenvolgende productgeneraties zoveel mogelijk uitwisselbaar.

Inhoud van de set

• 1 x HEINE EN 200 wandtransformator basisunit 3,5 V
• 2 x HEINE 3,5 V instrumenthandvatten met spiraalkabel
• 1 x HEINE gebruiksaanwijzing

Niet inbegrepen

• HEINE BETA-instrumentkoppen (otoscoop, oftalmoscoop, dermatoscoop, etc.)
• Wegwerptrechters of herbruikbare oortrechters

Kenmerken

• Wand-diagnostiekcentrum voor twee instrumenten in een vaste spreekkameropstelling
• Automatisch aan/uit bij uitnemen en terugplaatsen van het handvat
• Per handvat onafhankelijke lichtinstelling met behoud na uitschakelen
• Galvanische scheiding tussen de twee handvatten voor gelijktijdig gebruik
• Spiraalkabel met circa 3 m werkafstand
• Soft Start-techniek voor langere lamp-levensduur
• Modulair uit te breiden met EN 200-1 extension unit of EN 200 BP wandbloeddrukmeter

Technische specificaties

• Type: EN 200 wandtransformator basisunit
• Uitgangsspanning: 3,5 V
• Aantal handvatten: 2
• Kabel: spiraalkabel, circa 3 m werkafstand
• Compatibele instrumentkoppen: alle HEINE 3,5 V instrumentkoppen met BETA fitting
• REF: X-095.12.250

Onderhoud en reiniging

De buitenzijde van de transformator en bijbehorende kabels kan worden gereinigd met een vochtige doek en een geschikt desinfectiemiddel. De units zijn niet bestemd voor immersie of sterilisatie. Volg voor de juiste installatie-, reinigings- en onderhoudsprocedure altijd de meegeleverde gebruiksaanwijzing en de geldende elektrotechnische voorschriften voor wandmontage in de zorgomgeving.
