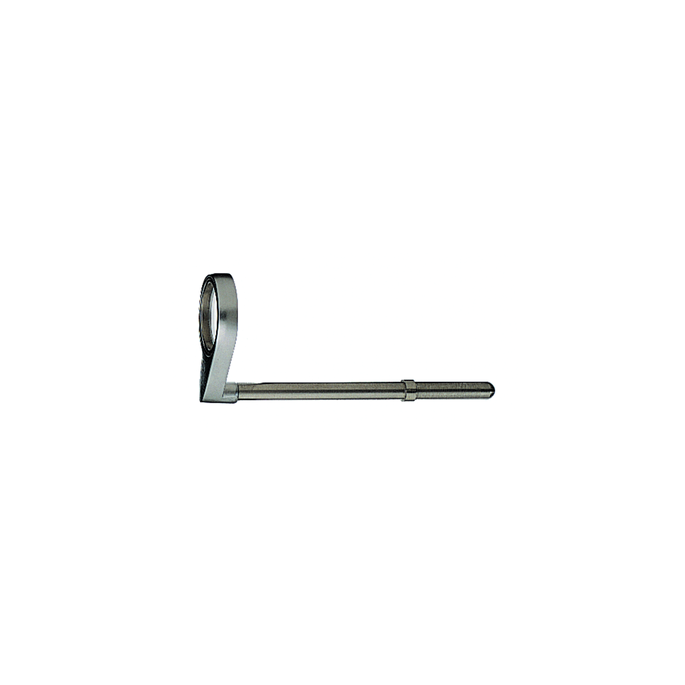

HEINE draaibare zwenklens 1,8x voor UniSpec proctoscopen en anoscopen (f = 333 mm)

De HEINE zwenklens 1,8x (referentie E-003.19.099) is een losse vergrotingslens voor de HEINE fiber-optische UniSpec instrumentkop, specifiek geoptimaliseerd voor anoscopie (85 x 20 mm) en proctoscopie (130 x 20 mm). De lens heeft een brandpuntsafstand van f = 333 mm en is zijwaarts uit te zwenken, zodat je instrumenten in het lumen kunt brengen zonder het beeld te verliezen of de lens van de kop te hoeven nemen.

Kenmerken

• Vergroting: 1,8x voor een hoge-resolutie detailbeeld van het slijmvlies.
• Brandpuntsafstand: f = 333 mm, afgestemd op de werkafstand van anoscopie (85 x 20 mm) en proctoscopie (130 x 20 mm).
• Zwenkbaar: de lens is zijwaarts uit te draaien zodat het werkkanaal vrij blijft voor biopsietang, wattendrager of coagulator.
• Montage: eenvoudig te wisselen op de kop, gereedschapsloos.
• Compatibel met: HEINE UniSpec instrumentkop E-003.18.098 (zonder venster) en E-003.18.100 (compleet).

Toepassing

Gebruik de zwenklens wanneer het onderzoeksprotocol om een vergroot beeld vraagt, bijvoorbeeld voor gedetailleerde inspectie van het slijmvlies, controle op kleine haemorroidale afwijkingen, poliepen of fissuren, of bij biopsie-afname onder visuele controle. Voor directe inspectie zonder vergroting kun je de lens eenvoudig uitzwenken zodat je een ruim, open beeld door het lumen hebt. Combineer de lens met de juiste UniSpec disposable tube: sigmoidoscoop 250 x 20 mm bij de 1,5x lens, anoscoop 85 x 20 mm of proctoscoop 130 x 20 mm bij de 1,8x lens.

Montage en reiniging

De lens klik je gereedschapsloos op de instrumentkop en wissel je tussen onderzoekstypen als een andere vergroting nodig is. Reinig de lens tussen patiënten met een doek die is bevochtigd met een instrument­reiniger op alcoholbasis en droog hem af voor hergebruik; vermijd scherpe voorwerpen die de optische laag kunnen krassen.

Reiniging en onderhoud

Reinig de instrumentkop en de zwenklenzen direct na gebruik met een met ontsmettingsmiddel bevochtigde doek, volgens het HEINE-reinigings­protocol. De roestvrijstalen kop is bestand tegen reguliere wisdesinfectie. Controleer vóór elke onderzoeksronde het scharnier van het kijkvenster, de insufflatie-aansluiting en de optische helderheid van de lens: beschadigde of vertroebelde optiek verlaagt de beeldkwaliteit en moet tijdig worden vervangen door een nieuw exemplaar.
