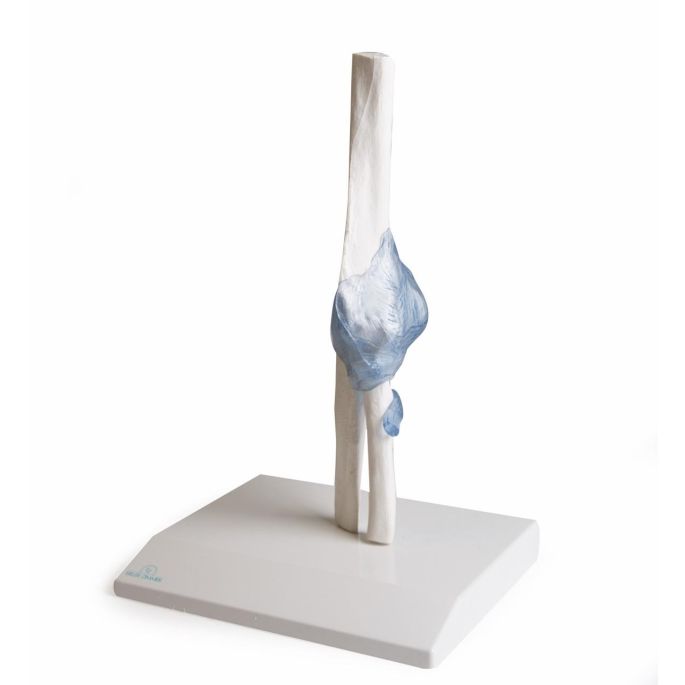

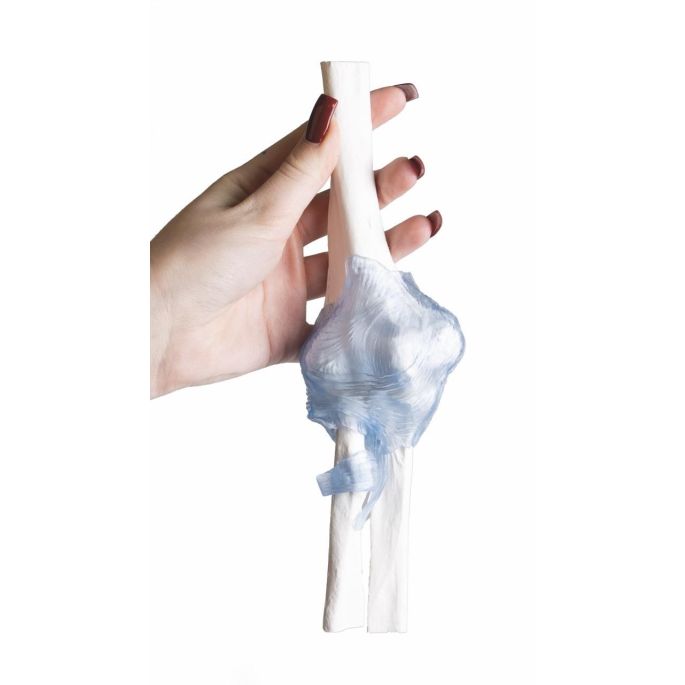

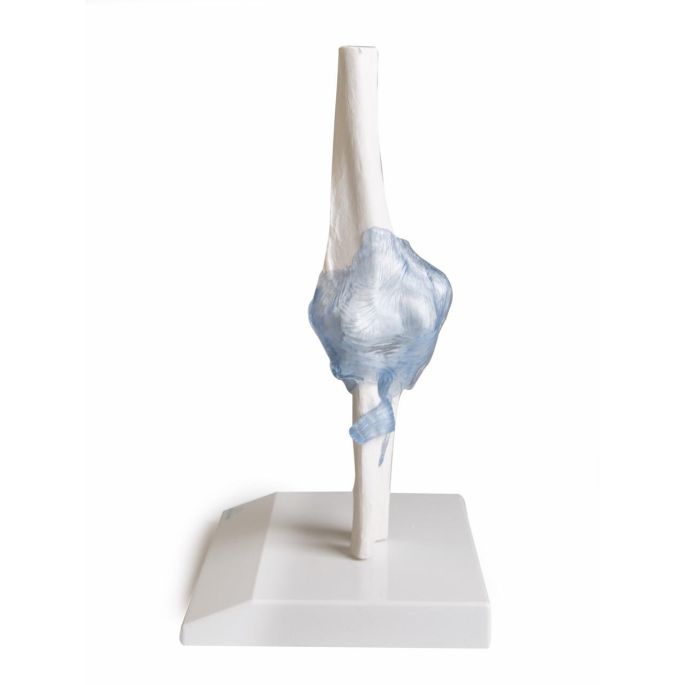

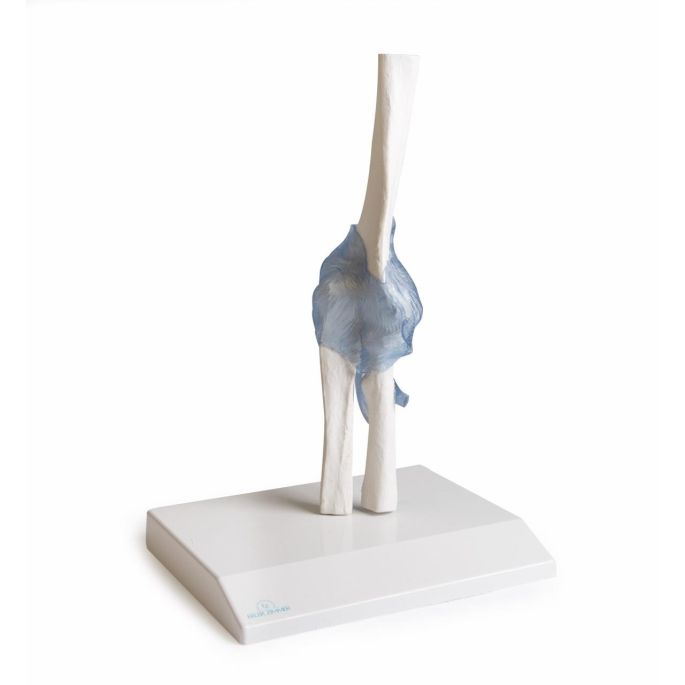

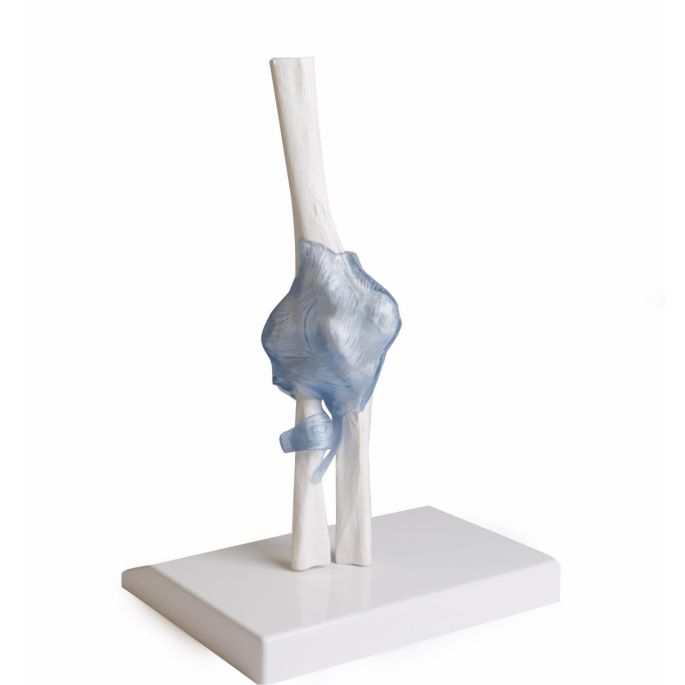

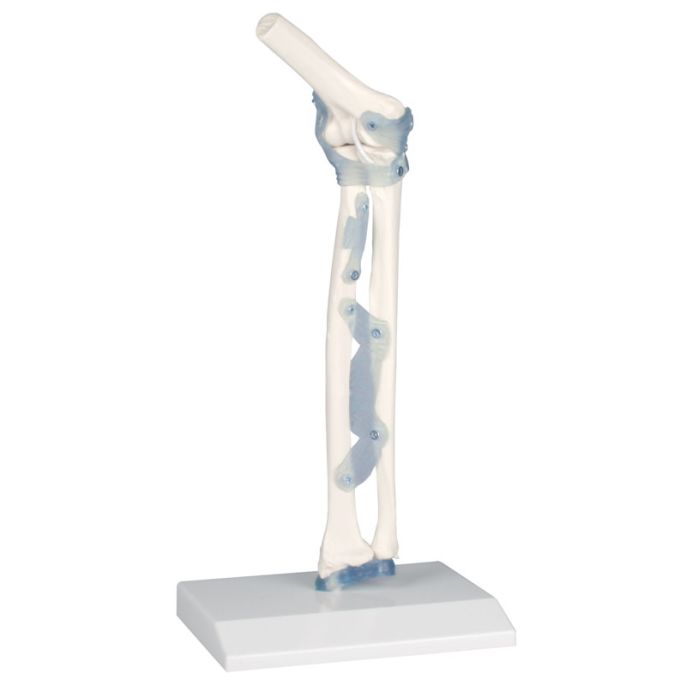

Ellebooggewricht met ligamenten op standaard
De elleboog is anatomisch een van de complexere gewrichten van het bovenste skelet: drie afzonderlijke articulaties in één gewrichtskapsel, met daaromheen ligamenten en de a. brachialis. De Erler Zimmer 4556 brengt deze complexe anatomie samen op een levensgroot model.
Drie gewrichten in één capsule
Het ellebooggewricht bestaat eigenlijk uit drie afzonderlijke articulaties die binnen één gewrichtskapsel liggen:
- Articulatio humeroulnaris: tussen de trochlea humeri en de incisura trochlearis van de ulna, een scharniergewricht voor flexie en extensie
- Articulatio humeroradialis: tussen het capitulum humeri en het caput radii, eveneens betrokken bij flexie/extensie en rotatie
- Articulatio radioulnaris proximalis: tussen de circumferentia articularis van de radius en de incisura radialis van de ulna, voor pro- en supinatie

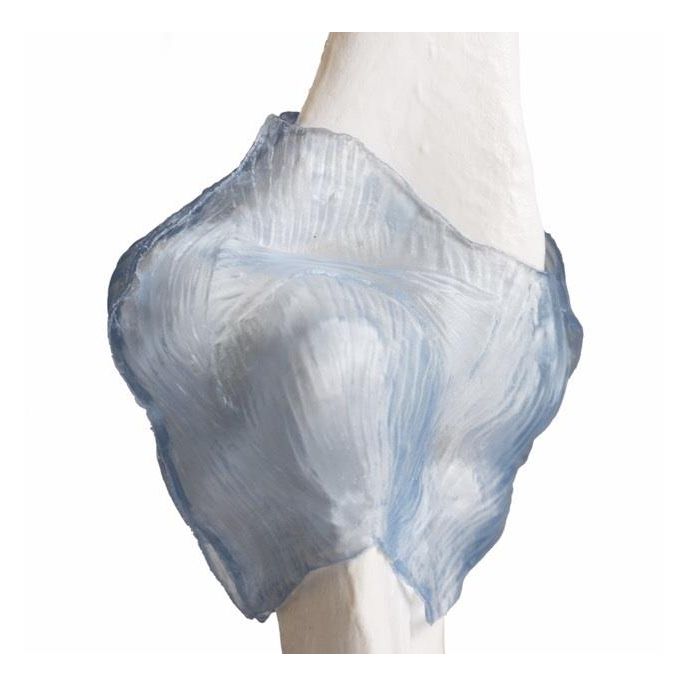

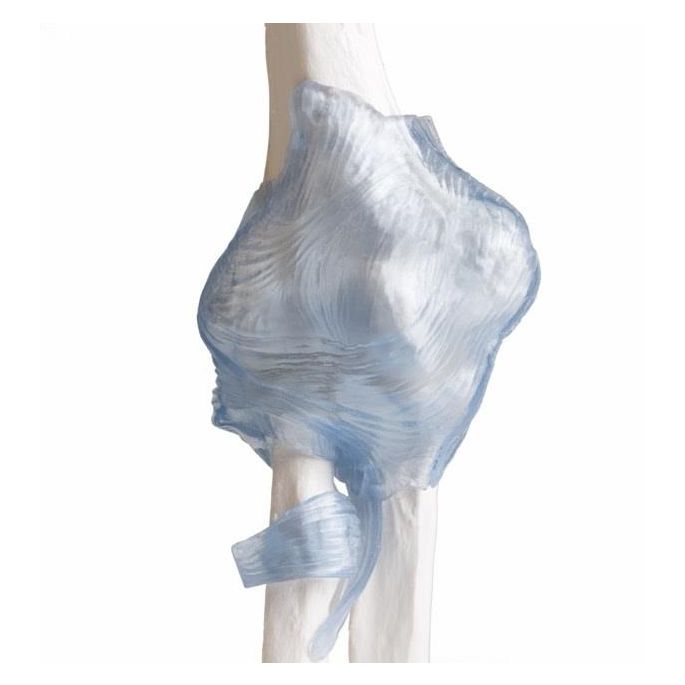

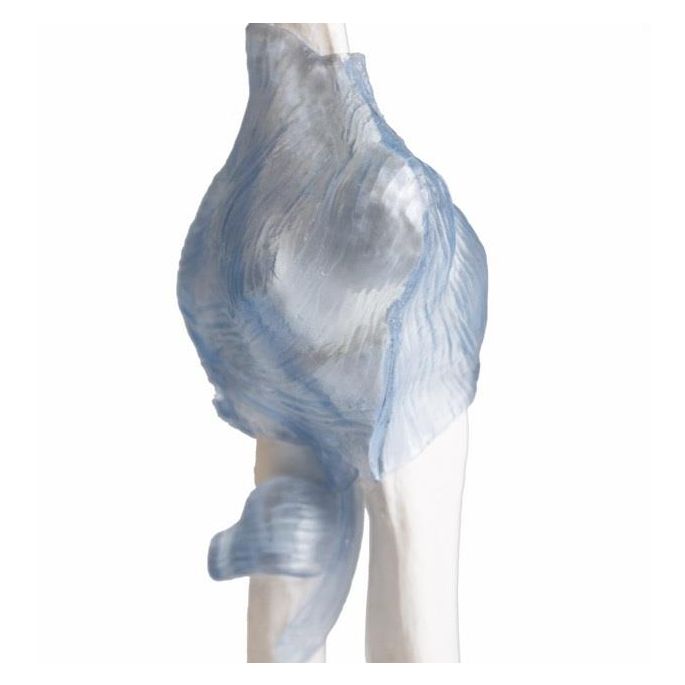

De ligamenten zijn gemodelleerd: het ligamentum collaterale ulnare (mediaal), het ligamentum collaterale radiale (lateraal), en het ligamentum anulare radii dat rondom de proximale radiuskop loopt en deze fixeert.
Toepassing in onderwijs
Orthopeden en fysiotherapeuten gebruiken het model bij voorlichting over epicondylitis (tennis- en golferselleboog), elleboogluxaties, en ulnaire collaterale bandletsel (UCL-letsel bij werpsporters). Manuele therapeuten zetten het in bij uitleg over pro- en supinatiebewegingen en het distale radio-ulnaire gewricht. In opleidingen orthopedie, fysiotherapie en sportgeneeskunde is het bruikbaar voor lessen over de drie elleboogarticulaties.
UCL-letsel bij werpsporters
Bij honkbalwerpers, speerwerpers en handballers is letsel aan het ulnaire collaterale ligament (UCL) een carrière-bedreigend letsel. De Tommy John-procedure (UCL-reconstructie met een autologe peestransplantaat) is bij topwerpers een gangbare ingreep. Op de Erler Zimmer 4556 wordt zichtbaar waar het UCL aanhecht (mediale epicondyl naar de tuberositas ulnaris) en hoe een ruptuur de elleboog stabiliteit aantast. Voor sportartsen en orthopedische schouder-elleboogchirurgen biedt het concrete patiëntvoorlichtingscontext.
