HEINE BETA 200 LED diagnostiekset: BETA 200 LED oftalmoscoop, BETA 200 LED F.O. otoscoop, BETA4 USB oplaadbaar handvat 3,5 V, USB-kabel en E4-USB plug-in voeding (A-132.28.388)

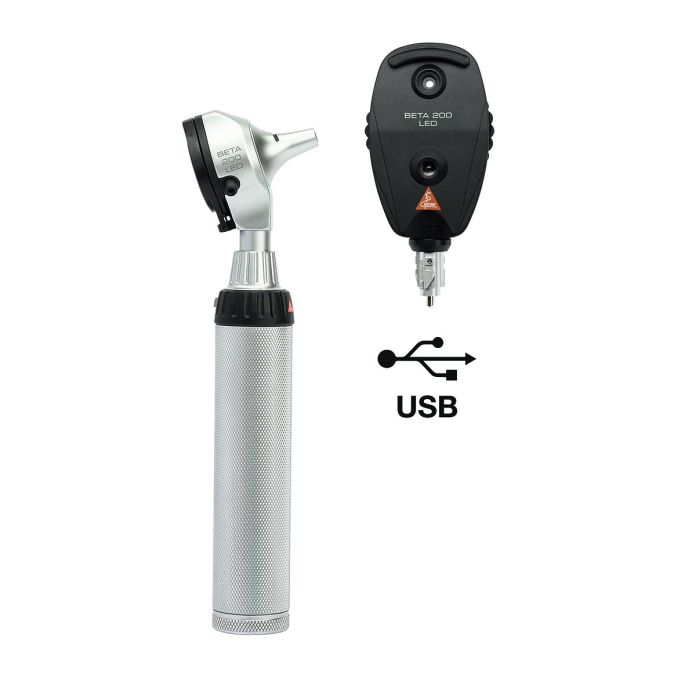

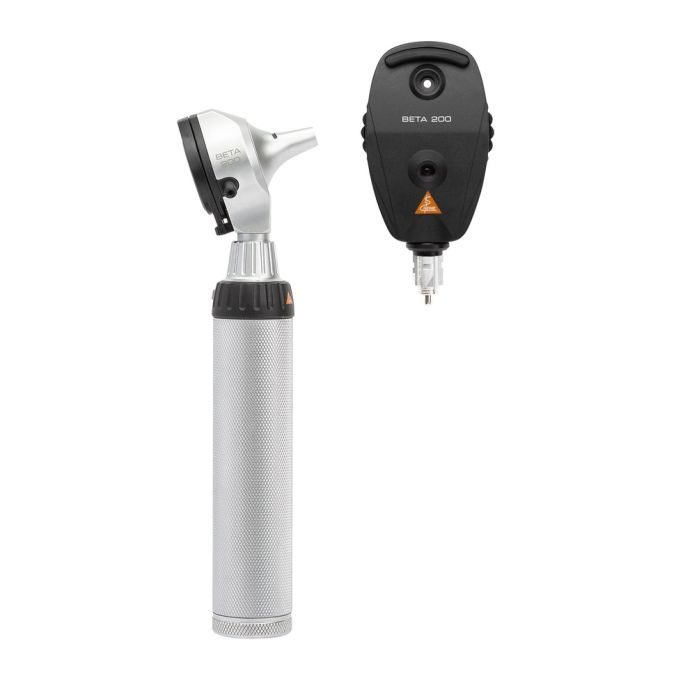

De HEINE BETA 200 LED diagnostiekset (REF A-132.28.388) is een complete combinatie van een BETA 200 LED oftalmoscoop en een BETA 200 LED F.O. otoscoop op één BETA4 USB oplaadbaar handvat. De set is bedoeld voor de standaard oogonderzoeken en otoscopische onderzoeken in de spreekkamer en op de polikliniek, en is direct inzetbaar dankzij de meegeleverde USB-kabel en plug-in voeding.
Het HEINE BETA-systeem is gebaseerd op één basishandvat-module (X-000.99.010) waar afhankelijk van de gewenste configuratie een bodeminsert op wordt gemonteerd. Daardoor is elk BETA handvat in te richten als batterijhandvat (op wegwerpbatterijen) of als oplaadbaar handvat. Door deze modulaire opzet kan een handvat over de tijd meegroeien met de gewenste voedingsbron: van klassieke wegwerpcellen naar oplaadbare cellen, en van NiMH-techniek naar de huidige Li-ion uitvoering, zonder dat de handvat-module zelf vervangen hoeft te worden. Alle BETA handvatten zijn voorzien van een rheostaat aan de bovenzijde voor traploos regelen van de lichtsterkte en passen op het volledige assortiment HEINE diagnostische instrumentkoppen met BETA fitting, waaronder otoscopen, oftalmoscopen, retinoscopen, dermatoscopen, spleetverlichtingen en tongspatelhouders.

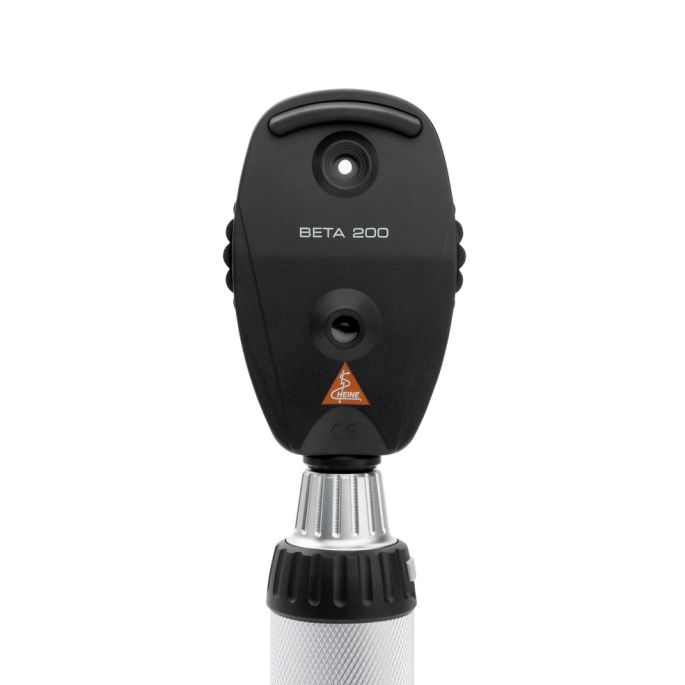

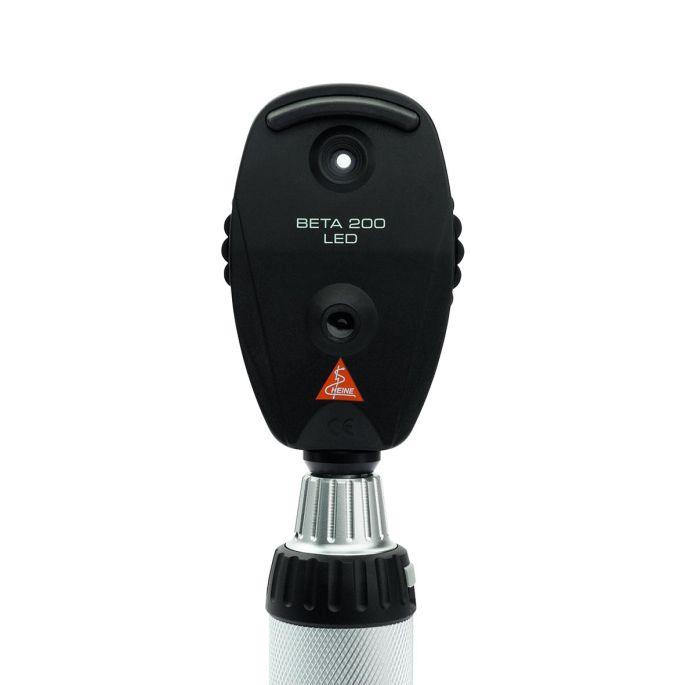

BETA 200 LED oftalmoscoop

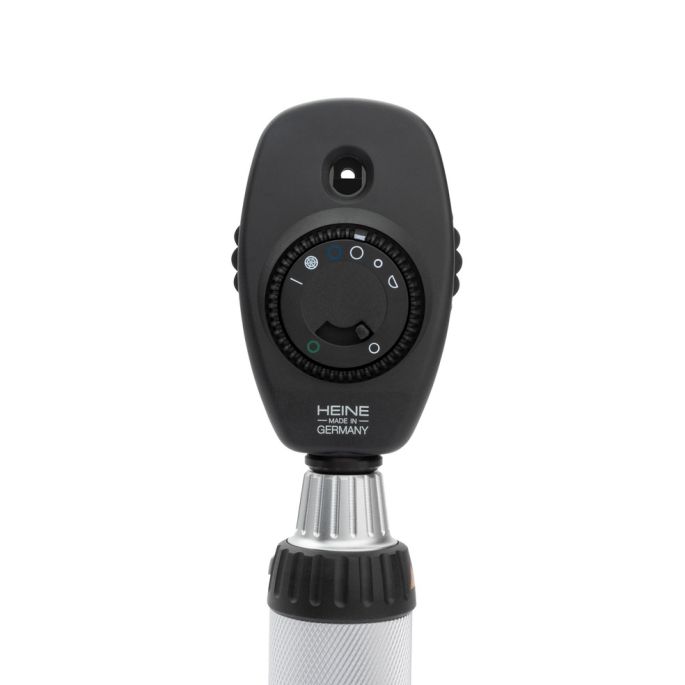

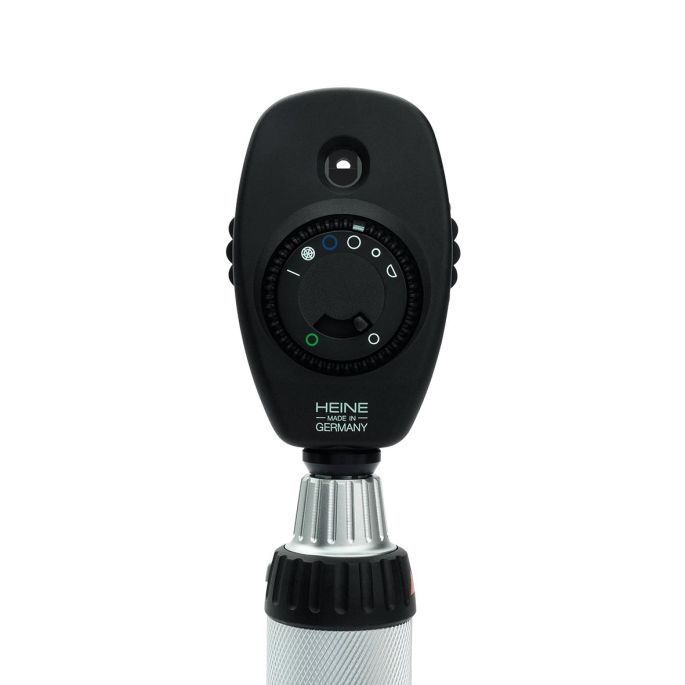

De BETA 200 LED oftalmoscoop is uitgevoerd met een witte LED en een asferisch optisch systeem dat reflecties op het hoornvlies verkleint en een groot, helder beeld levert. De kop heeft een lenzenrad met 27 lenzen in het bereik van -35 D tot +40 D, een polarisatiefilter ter onderdrukking van corneale reflecties, een rood-vrij filter, een blauwfilter voor fluorescentie-onderzoek en diafragma's voor klein, middelgroot en groot rond, halve doorsnede, fixatiester en spleet. Het instrument schakelt aan op het handvat en is voorzien van een stofdichte behuizing.

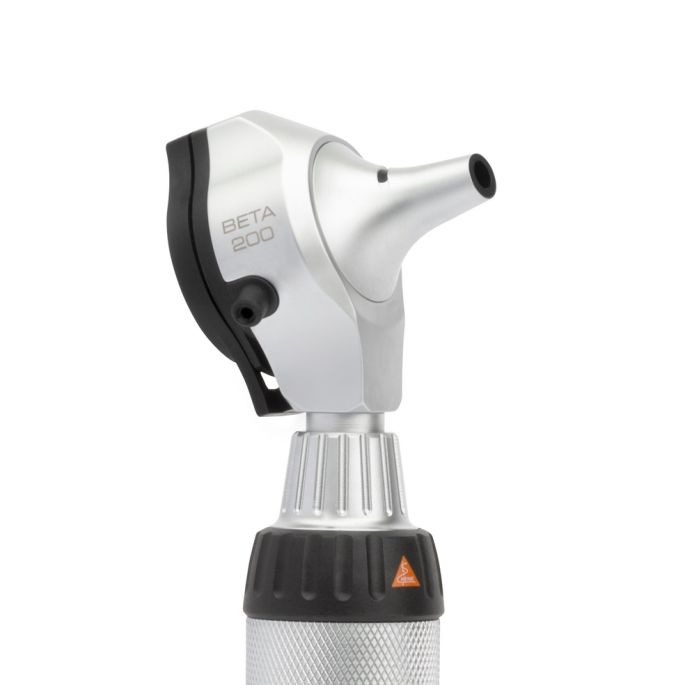

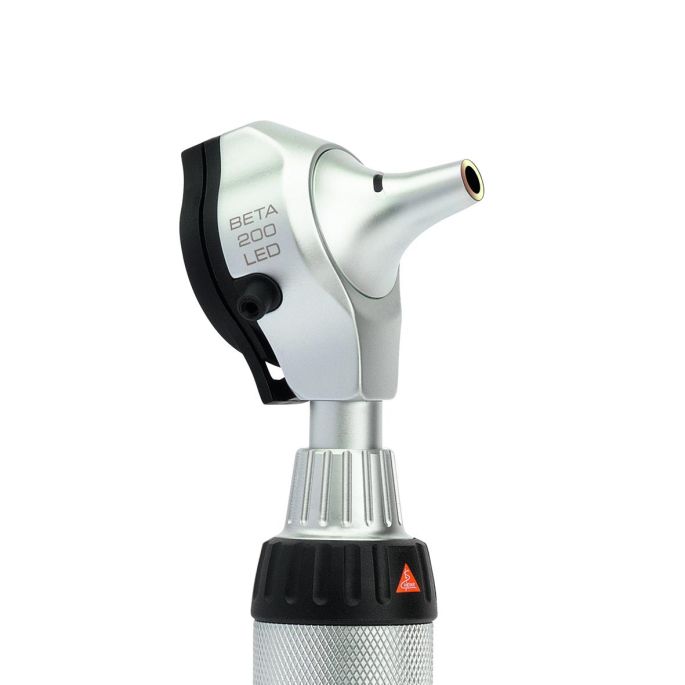

BETA 200 LED F.O. otoscoop
De BETA 200 LED F.O. otoscoop maakt gebruik van fiber-optische lichtgeleiding, waardoor het LED-licht zonder warmteafgifte aan de tip wordt aangevoerd. De otoscoop heeft een vergrotende lens met scharnier voor instrumentatie, een metalen behuizing en een aansluiting voor zowel herbruikbare als HEINE AllSpec wegwerptrechters in 2,5 mm en 4 mm. Door de witte LED-lichtbron worden anatomische structuren in het oor met een hoge kleurweergave-index zichtbaar.
Lichtregeling
De rheostaat aan de bovenzijde van het handvat regelt de lichtsterkte traploos van uit naar maximaal. Een geïntegreerde indicator toont het ingestelde niveau zodat de gebruiker direct ziet in welke stand het instrument staat. Door het handvat in dezelfde stand uit en weer aan te zetten, blijft de eerder gekozen lichtsterkte behouden, wat een herhaalbare onderzoeksopstelling ondersteunt. De rheostaat is uitgevoerd in metaal en is bedoeld voor intensief dagelijks gebruik in de spreekkamer.
Constructie en kwaliteit
HEINE BETA handvatten worden geproduceerd in Duitsland en zijn ontworpen voor een lange gebruiksduur in een klinische omgeving. De behuizing is uitgevoerd in metaal met een antislipoppervlak voor een stabiele greep. De elektrische contacten in de handvat-kop zijn vergulde aansluitingen die ook na vele aansluit- en loskoppelcycli een betrouwbare verbinding met de instrumentkop verzorgen. Het handvat is bestand tegen valbelastingen die in een normale klinische werkomgeving voorkomen.
Li-ion technologie
De BETA4 oplaadbare handvatten gebruiken Lithium-ion batterijen met intelligente laadelektronica. Dat levert een hoge capaciteit zonder geheugeneffect, een korte laadtijd en bescherming tegen diepe ontlading. Bij gebruik met een HEINE LED instrumentkop is na een volledige laadbeurt doorgaans tot circa zes weken normaal poliklinisch gebruik mogelijk voordat opnieuw geladen moet worden.
USB-voeding
Het BETA4 USB handvat kan via de meegeleverde of los verkrijgbare USB-kabel direct geladen worden vanaf de E4-USB plug-in voeding of een ander geschikt USB-laadpunt. Het handvat bevat een galvanische scheidingsmodule, zodat het ook tijdens het laden veilig in patiëntnabije omgeving gebruikt kan worden.
Compatibiliteit
De BETA4 oplaadbare handvatten leveren 3,5 V en zijn geschikt voor alle HEINE 3,5 V XHL en LED instrumentkoppen met BETA fitting, waaronder otoscopen, oftalmoscopen, retinoscopen, dermatoscopen, spleetverlichtingen en tongspatelhouders.

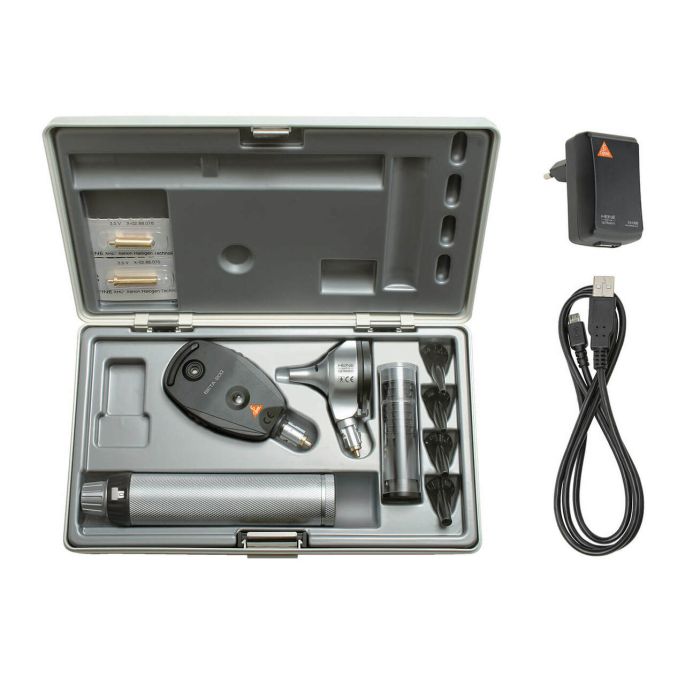

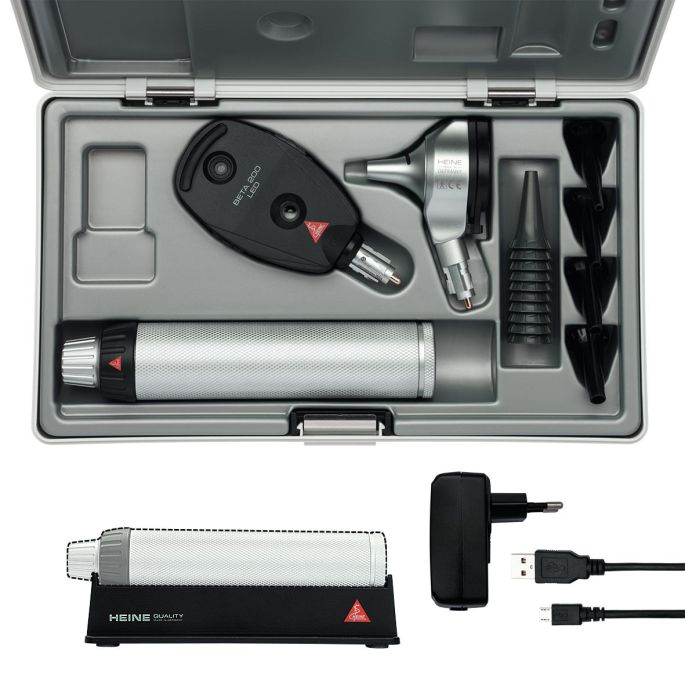

Inhoud van de set
- 1 x HEINE BETA 200 LED oftalmoscoop
- 1 x HEINE BETA 200 LED F.O. otoscoop
- 1 x HEINE BETA4 USB oplaadbaar handvat 3,5 V Li-ion
- 1 x USB-kabel voor BETA4 USB
- 1 x HEINE E4-USB plug-in voeding
- 1 set (4 stuks) herbruikbare oortrechters
- 10 x HEINE AllSpec wegwerptrechters 4 mm
- 1 x harde opbergcase
Kenmerken
- Twee LED-instrumenten op één oplaadbaar handvat
- BETA 200 LED oftalmoscoop met 27 lenzen (-35 D tot +40 D), polarisatiefilter, rood-vrij filter, blauwfilter en zes diafragma's
- BETA 200 LED F.O. otoscoop met fiber-optische lichtgeleiding en vergrotingslens
- Witte LED-lichtbron in beide instrumenten voor kleurgetrouwe weergave
- BETA4 USB oplaadbaar handvat met directe USB-laadmogelijkheid
- Galvanische scheiding voor veilig gebruik tijdens het laden
- Spanning: 3,5 V
- Li-ion batterijtechniek zonder geheugeneffect
- BETA fitting voor uitwisseling met andere HEINE 3,5 V instrumentkoppen
- Harde opbergcase voor transport en opslag
Technische specificaties
- Type: BETA 200 LED diagnostiekset
- Oftalmoscoop: HEINE BETA 200 LED, 27 lenzen (-35 D tot +40 D)
- Otoscoop: HEINE BETA 200 LED F.O. (fiber optic) met aansluiting voor 2,5 mm en 4 mm trechters
- Handvat: HEINE BETA4 USB oplaadbaar handvat
- Spanning: 3,5 V
- Batterij: HEINE Li-ion batterij L
- Voeding: HEINE E4-USB plug-in voeding met USB-kabel
- REF: A-132.28.388
Onderhoud
De buitenzijde van het handvat kan worden gereinigd en gedesinfecteerd met een vochtige doek en een geschikt desinfectiemiddel. Het handvat is niet bestemd voor immersie of sterilisatie. Volg voor de juiste reinigings- en onderhoudsprocedure altijd de meegeleverde gebruiksaanwijzing.
