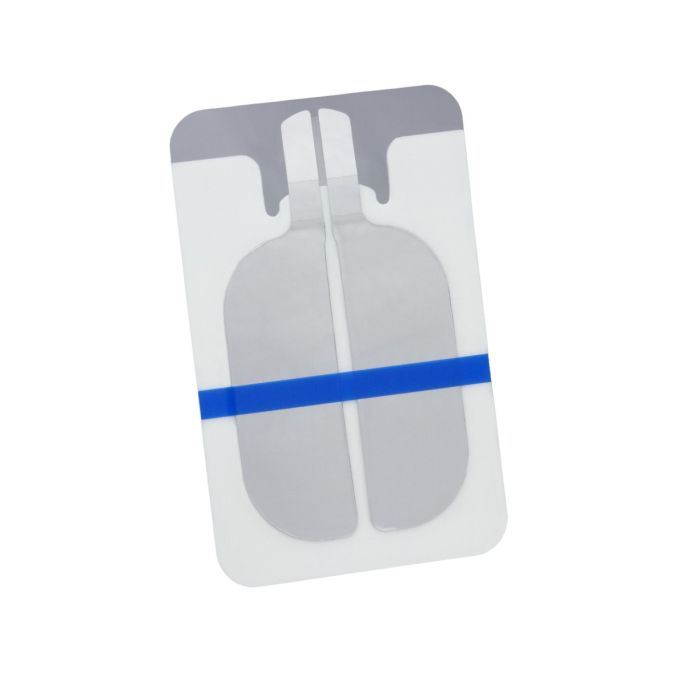

3M Diathermieplaat Serie 1100 baby patiëntenplaat met gescheiden velden zonder kabel

De 3M Diathermieplaat is een neutrale patiëntenplaat (retourelektrode) voor monopolaire elektrochirurgie. De plaat voert de elektrische stroom veilig vanaf de patiënt terug naar het elektrochirurgisch apparaat. Deze uitvoering is een Serie 1100 baby-patiëntenplaat met gescheiden velden, zonder kabel.

Veilige stroomretour

Bij monopolaire elektrochirurgie loopt de stroom via het instrument door het lichaam en moet deze gelijkmatig en over een voldoende groot oppervlak worden teruggevoerd. De neutrale plaat verdeelt de stroom over de huid, zodat de stroomdichtheid laag blijft en de huid niet plaatselijk opwarmt. Een vlakke plaatsing met volledig huidcontact is daarbij essentieel: lokale opwarming en brandwonden ontstaan juist wanneer het contactoppervlak te klein is of de plaat deels loslaat.

Gescheiden velden en contactbewaking

De plaat heeft twee gescheiden velden (dual pad). In combinatie met de contactbewaking (REM/contactkwaliteitsmeting) van het elektrochirurgisch apparaat wordt continu gecontroleerd of de plaat goed contact maakt. Bij onvoldoende contact stopt het apparaat, wat het risico op brandwonden onder de plaat verkleint.

Op maat voor de kleinste patiënten

De baby-uitvoering heeft een kleiner contactoppervlak dat is afgestemd op neonaten en zuigelingen, zodat de stroom ook bij een klein lichaam veilig wordt teruggevoerd.

Aanbrengen

Breng de plaat aan op een droge, schone en goed doorbloede huid met voldoende spiermassa, dicht bij het operatiegebied en zo vlak mogelijk. Zorg dat de plaat over het hele oppervlak contact maakt. Deze uitvoering wordt zonder kabel geleverd; gebruik de bijbehorende aansluitkabel.

Aansluiting op het apparaat

Sluit de plaat met de bijbehorende kabel aan op het elektrochirurgisch apparaat, de bron van de monopolaire stroom. Controleer dat het apparaat de plaat en het contact herkent voordat de ingreep begint, zodat de stroomretour gegarandeerd is.

Eenmalig gebruik en controle vooraf

Controleer voor gebruik de houdbaarheidsdatum en of de kleeflaag intact en niet uitgedroogd is; een beschadigde of droge plaat maakt onvoldoende contact. De patiëntenplaat is bestemd voor eenmalig gebruik bij één patiënt en wordt na de ingreep afgevoerd.

Voor eenmalig gebruik. Dit product wordt sinds de verzelfstandiging van de zorgtak van 3M gevoerd onder het merk Solventum; de productnaam blijft ongewijzigd.
